케이블과 설비 간 접속 및 연속된 설비간의 접속은 규격이상의 F형 콘넥터와 F-CPIMP형을 사용하여야 한다.
-
동축케이블 환경온도 변화에 비례 신축한다. 신축의 크기는 소재의 팽창계수에 따라 다르나, 다음 2 종류 선팽창
계수를 참고 배선한다.
알루미늄 (외부도체) : 23 ×
10
동
(내부도체)
: 17 × 10
-
1 (SPAN) 30M시
2월(동절기 0℃) 8월(하절기 38℃) 기준 15℃ 온도차 약 10.4MM
신축 대비 배선한다.
2) 증폭기의 설치
-
HOUSING 설치방법
수평고정 : 보통 FORWARD AMP가 쌍방향에 위치하도록 고정한다.
(
좌 : 입 력 , 우 : 출 력 )
수직고정 : FORWARD AMP가 우측에
위치하도록 고정한다.
(
상 : 입 력 , 하 : 출 력 )
-
모든 나사는 토크렌치를 사용하여 완전히 조인다. (15fT/Lb)
-
방수용 가스켓이 외부로 밀려나지 않도록 한다.
-
HOUSING을 열고 닫을 때에는 순서에 의한다.
-
불필요한 조정을 하지 않는다.
-
CONNECTOR와
CABLE의 외부도체는 수축관으로 마무리한다.
-
유휴단자는 반드시 75Ω
종단처리한다.
-
불필요한 방향의 POWER
공급은 반드시 BROCKING 한다.
-
증폭기를 주변 환경과 적절히 조화를 이룰 수 있도록 설치하여야
한다.
-
벽면에 설치하기 위해서는
'ㄱ'자형 취부금물이 사용되며 증폭기 함체상부와
뒤면에 있는 구멍 위치와 일치하게 구멍을 뚫고 2 혹은 4개의 볼트를 사용하여 먼저
취부금물에 고정시킨 후, 이 취부 금물을 벽면에 고정한다.
-
케이블은 설치변경 및 온도변화등을 고려하여 충분한 서비스
루프(SERVICE LOOP) 를 갖도록 설치한다.
3) SPLITTER / POWER
INSERTER / DIRECTIONAL COUPLER 설치
-
동축케이블과 접속되는
PORT의 CAP과 볼트를 풀어낸다.
-
내부 PIN 고정나사
머리가 CONNECTOR 접속단자 반대방향에 오도록 조정한다.
-
내부 고정나사를 풀어
CONNECTOR PIN을 삽입하여 고정한다.
-
입출력단자가 틀림이 없는지 재확인한다.
-
CONNECTOR PIN과 고정 나사못이 접속 되었는지를
확인한다.
-
육각 볼트를 잠그고
CONNECTOR와 CABLE의 노출 부분을 열수축관으로 마무리한다.
-
동축케이블의 내부도체와
CONNECTOR가 꽉 물리도록 고정한다.
-
CONNECTOR 작업시 동축케이블의 이물질은 깨끗이 제거한다.
-
유휴단자는 반드시 75Ω
종단처리한다.
-
AC 전원 공급이 불필요한 단자측이 FUSE를 제거한다.
-
신호방향에 주의한다.
4) TAP OFF 설치
-
신호의 방향에 유의하면서 설치하는 위치의 TAP VALUE를 확인한다.
-
육각볼트를 풀어내고 케이블 접속방향을 결정한다.
-
내부의 나사못을
CONNECTOR PIN이 삽입될 수 있을 만큼 풀어낸다.
-
동축케이블과
CONNECTOR를 연결한 후 TAP PORT에 접속한다.
-
TAP OFF는 BOX에
내장하여 설치한다.
-
내부 고정 나사를 조여
CONNECTOR PIN이 고정되는지를 확인한다.
-
CABLE이 접속되지 않은
PORT의 육각볼트를 잠근다.
-
CONNECTOR 부분과 케이블의 외부에 노출부분을 열수축관으로
마무리 한다.
-
동축케이블 내부도체와
CONNECTOR의 고정상태 확인한다.
-
동축케이블 내부도체의 이물질 제거한다.
-
유휴단자는 반드시 75Ω
종단처리한다.
-
입출력 신호 방향 이상 유무를 확인한다.
5) TV UNIT
입력 신호대비 최종 TV단자 신호레벨이
유선방송 기술 기준에 접합하도록 영상 방송파 신호레벨 기준
65
~ 85 dBuv 이상이 유지되도록 TAP VALUE를 확인 후 설치한다.
제 4 장
제품별 표준사양서
|
NO
|
품목
|
규격
|
|
|
1
|
ANTENNA
|
UHF
|
지상파방송 470 ~ 890㎒ 대역 수신하는 안테나
지상파방송 170 ~ 220㎒ 대역 수신하는 안테나
지상파방송 50 ~ 88㎒ 대역 수신하는 안테나
라디오FM방송 88 ~ 108㎒ 대역 수신하는 안테나
|
|
VHF
HIGH
|
|
VHF
LOW
|
|
VHF
FM
|
|
2
|
SURGE
PROTECTOR
|
5 ~
750㎒
|
낙뢰 및 강전류 또는 이상전압의
유입을 제한하거나 차단하는 기기
|
|
3
|
ROOF
HEADEND
|
CH
PREAMP
|
안테나에서 수신된 신호를 증폭하는
기기
|
|
CH
CONVERTER
|
안테나에서 수신된 주파수를 주파수
변환하기 위한 기기
|
|
4
|
위성안테나
|
60㎝
|
위성신호를 수신하는 안테나, 주로 무궁화 신호 수신
|
|
180㎝
|
위성신호를 수신하는 안테나, 주로 NHK, STAR등 수신
|
|
240㎝
|
위성신호를 수신하는 안테나, 주로 CNN, PANAM등 수신
|
|
5
|
LNB
|
KU
BAND
|
위성안테나에서 수신된 12㎓ 대역의 주파수를 1㎓ 대역으로
주파수 변환하는 기기
|
|
C
BAND
|
|
6
|
위성 LINE AMP
|
21㏈
|
위성안테나에서 위성수신기까지
거리가 멀어 전송손실이 많을때
증폭 보상하는 기기
|
|
30㏈
|
|
7
|
위성 DIVIDER
|
RACK
TYPE
|
위성신호를 여러대의 위성수신기에
신호를 분리 공급하는 기기
|
|
일반형
|
|
8
|
위성 RECEIVER
|
ANALOG
|
아나로그 위성방송 RF신호를 오디오 비디오 신호로 복조하는 기기
|
|
DIGITAL
|
|
9
|
RF
DIVIDER
|
고급형
|
TV신호 및 FM등 RF신호를 균등 분배하여 H/E 기기의 입력신호를 공급하는 기기
|
|
일반형
|
|
10
|
CHANNE
PROCESSOR
|
54 ~
890㎒
|
수신된 신호대역을 선택하고 안정된
신호공급이 되도록 하는 기기
|
|
11
|
SIGNAL
PROCESSOR
|
고급형
|
지상파 UHF,VHF신호를 1F신호로 변환하여 영상과 음성신 호 분리조정, 불요파 신호제거하 안정된 신호를 공급하는 기기
|
|
일반형
|
|
12
|
STEREO
MODULATOR
|
고급형
|
자체방송 프로그램 및 위성방송등의
영상,음성신호를 받아 필요한 주파수대역으로 변조하는 기기(음성은
스테레오)
|
|
일반형
|
|
13
|
MONO
MODULATOR
|
고급형
|
자체방송 프로그램 및 위성방송등의
영상, 음성신호를 받아 필요한 주파수대역으로 변조하는 기기(음성은
모노)
|
|
일반형
|
|
보급형
|
|
14
|
DE
MODULATOR
|
STEREO
|
RF신호를 공급받아 음성과 영상으로 복조하는 기기
|
|
MONO
|
|
15
|

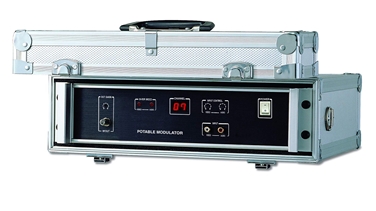

POTABLE
MODULATOR
|
이동형
|
강당,세미나,회의장등에서 영상,음성신호를 RF로 역중계하는 기기
|
|
16
|
COMBINER
|
8
PORT
|
헤드엔드 기기의 RF출력을 하나의 송출신호로 혼합하여주는 기기
|
|
12
PORT
|
|
17
|
FORWARD
AMPLIFIER
|
54 ~
750㎒
|
H/E 최종 송출신호가 부족할때 필요한 레벨로 증폭하여
주는 기기
|
|
18
|
REVERS
AMPLIFIER
|
5 ~
42㎒
|
H/E에서 상향신호의 수신이 부족할때 필요한 레벨로 증폭하여 주는 기기
|
|
19
|

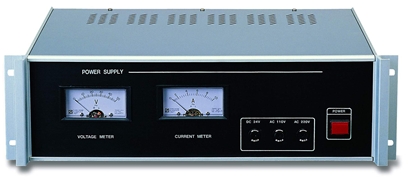

POWER
SUPPLY
|
60~90V
10A
|
전송로의 증폭기의 동작을 위하여
안정된 전원을 공급하여 주는 기기
|
|
NO
|
품목
|
규격
|
|
|
20
|
POWER
DISTRIBUTOR
|
12
CCT
|
CONSOLE
및 RACK에
구성되어 있는 장비의 입력 전원을 분배 및 제어하는 기기
|
|
21
|
RF
MODEM
|
FSK
|
DATA
신호를 RF로 RF신호를 DATA로 변조하여 양방향 통신을
하는 기기
|
|
22
|
DIPLEXER
FILTER
|
H/L
|
상향과 하향 대역을 분리하여
주는 기기
|
|
23
|
TRUNK
AMPLIFIER
|
고급형
|
메인간선 전송로의 선로손실을
저잡음,자동기능등으로 증폭하여
주는 기기
|
|
일반형
|
주간선 전송로의 선로손실을 저잡음,자동기능등으로 증폭하여
주는 기기
|
|
24
|

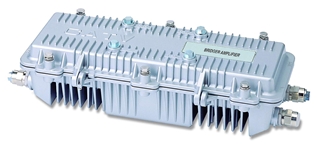

BRIDGER
AMPLIFIER
|
고급형
|
메인간선 전송로 선로손실을 저잡음
자동기능등으로 분기증폭하여 주는 기기
|
|
25
|
DISTRIBUTOR
AMPLIFIER
|
일반형
|
주간선 전송로 선로손실을 분배증폭하여
주는 기기
|
|
26
|
EXTENDER
AMPLIFIER
|
일반형
|
지선의 옥내외 전송로 선로손실을
증폭하여 주는 기기
|
|
27
|
INDOOR
AMPLIFIER
|
옥내용
|
구내 전송로의 선로 및 분배손실을
증폭하는 옥내형 증폭기
|
|
28
|
DIRECTIONAL
COUPLER
|
간선용
|
옥내외 간선에서 지선으로 신호를
불균등하게 분리시키는 기기
|
|
29
|
SPLITTER
|
간선용
|
옥내외 간선에서 지선으로 신호를
그이상으로 균등하게 분배시키는 기기
|
|
30
|
POWER
INSERTER
|
간선용
|
옥내외 간선에 전원 삽입시키기
위한 기기
|
|
31
|

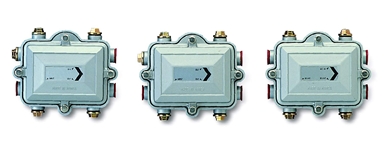

TAP-OFF
|
2
WAY
|
옥내외 전송로에서 입력신호를
분배선, 분기선에서 지선으로 불균등하게 분리시키는 기기
|
|
4
WAY
|
|
8
WAY
|
|
32
|

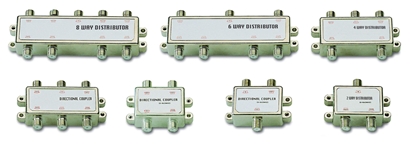

INDOOR
DISTRIBUTOR
|
2
WAY
|
옥내전송로 입력신호를 2,4,6,8 등으로 균등하게 분배하는 기기
|
|
4
WAY
|
|
6
WAY
|
|
8
WAY
|
|
33
|
INDOOR
COUPLOR
|
1
WAY
|
옥내전송로 입력신호를 간선에서
지선으로 불균등하게 분리시키는 기기
|
|
2
WAY
|
|
4
WAY
|
|
8
WAY
|
|
34
|

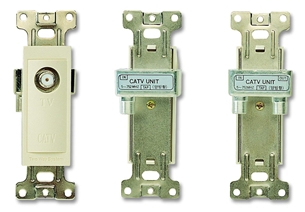

TV
OUTLET UNIT
|
분기형
|
댁내에서 TV방송신호를 분배 또는 분기하는 기기
|
|
직렬형
|
|
단말형
|
▶ 개 요
송신소에서 송출하는 TV 방송 및 FM 방송등 전파를 수신하기 위한 기기이다.
▶ 외 관 도
|
UHF ANTENNA
|
VHF HIGH
ANTENNA
|
|
VHF LOW
ANTENNA
|
VHF FM ANTENNA
|
▶ 안테나의 구성
도파기, 방사기, 반사기로 구성되어 있다.
▶ 특 징
① 공시청용 MASTER의 표준 기종
② 지향성이 뛰어나고 고이득
③ 부식 및 특성 손실의 저하를 막기위한 SUS 재질로 구성
▶ 규격 및 특성
|
항 목
|
특 성
|
|
UHF
|
VHF
HIGH
|
VHF
LOW
|
VHF
FM
|
|
수신주파수
|
470㎒~890㎒
|
170㎒~230㎒
|
50㎒~88㎒
|
88㎒~108㎒
|
|
이득
|
6㏈~11㏈
|
6㏈~9㏈
|
4㏈~5.5㏈
|
5㏈~7㏈
|
|
VSWR
|
2.5
|
2
|
2
|
2
|
|
임피던스
|
75Ω
|
75Ω
|
75Ω
|
75Ω
|
|
소자구성
|
22
|
8
|
5
|
5
|
▶ 개 요
전송로에 유입되는 낙뢰 및 충격전압을 흡수하여 장비 및 가입자
시설을 보호하기 위한 기기이다.
▶ 외 관 도
▶ 특 징
① 고성능 Arrester를 내장하여 이상 전압으로 부터 빠른 차단을 한다.
▶ 규격 및 특성
|
항 목
|
특 성
|
|
주파수대역
|
5㎒ ~ 750㎒
|
|
임피던스
|
75Ω
|
|
반사손실
|
15㏈ 이상
|
|
삽입손실
|
1㏈ 이하
|
|
내전압
|
AV
1000V 이상(1분간)
|
|
직류방전 개시전압
|
DC
180 ~ 300V 이상
|
|
절연저항
|
1MΩ 이상
|
|
충격파방전
개시전압
|
DC
100V/us
|
700V
이하
|
|
DC
1000V/us
|
900V
이하
|
▶ 개 요
옥상에 설치된
Antenna에서 수신된 신호를 Main Head-End에 필요한 신호만을 공급하기 위한
수신장치이며, 미약한
신호를 증폭하고 불필요한 전파를 제거하며, 채널변환 등을 할 수 있는
수신용 Master System이다.
▶ 외 관 도
▶ 특 징
① 전계강도 약전지역에서 고화질을
얻을 수 있다.
② 입력주파수 선택은 가변형으로
자유로운 주파수 선택을 할 수 있다.
③ AGC 기능내장으로 입력수신
레벨변동에 강력 대응하여 안정된 출력을 얻을 수 있다.
④ 지역 전파 환경에 자유롭게
구성할 수 있도록 Module Type으로 구성 제작되었다.
⑤ 소형화로 디자인이 미려하며
옥내외 설치가 가능한 방수 Type으로 제작되었다.
▶ 규격 및 특성
|
항 목
|
특 성
|
단 위
|
항 목
|
특 성
|
단 위
|
|
입력주파수
|
VHF(LOW)
|
54 ~
84
|
㎒
|
출력레벨안정도
|
±1 이하
(입력70±10㏈변동시)
|
㏈
|
|
VHF(HIGH)
|
174
~ 216
|
㎒
|
|
UHF
|
470
~ 890
|
㎒
|
주파수안정도
|
10이하
|
㎑
|
|
출력주파수
|
VHF
|
54 ~
216
|
㎒
|
정재파비
|
INPUT
|
1.5
|
-
|
|
이 득
|
10 ~
25
|
㏈
|
OUTPUT
|
2
|
-
|
|
출력레벨조정
|
0 ~
-15
|
㏈
|
전 원
|
상용전원
|
AC
220
|
V
|
|
임피던스
|
INPUT
|
75
|
Ω
|
전송망전원
|
AC
38 ~ 63
|
V
|
|
OUTPUT
|
75
|
Ω
|
일 반
규 격
|
외형크기
|
(W)400×(H)600×(D)350
|
m/m
|
|
잡음지수
|
4.5
~ 8
|
㏈
|
중 량
|
약 25
|
kg
|
▶ 개 요
UHF 및 VHE Antenna에서 수신된 미약한
신호를 고감도 반도체를 사용하여 저잡음 증폭을 하여주는
기기이다.
▶ 외 관 도
▶ 특 징
① 전계강도 낮은 지역에서 높은
이득을 얻을 수 있다.
② 고성능 B.P.F 사용으로 불요 전파 제거에 우수하다.
③ 수신점에 따라 UHF/VHF용으로 선택할 수 있다.
▶ 규격 및 특성
|
항 목
|
특 성
|
|
입출력신호
|
UHF/VHF
CH 지정
|
|
표준입력레벨
|
45㏈~70㏈ (75Ω)
|
|
최대출력레벨
|
95㏈ (75Ω)
|
|
최대이득
|
20㏈ ~ 25㏈
|
|
출력레벨조절범위
|
0㏈ ~ -10㏈
|
|
잡음지수
|
4.5
~ 8㏈
|
|
정재파비
|
1.1
~ 2
|
|
입력전원
|
AC
24V 60HZ
|
|
외형크기
|
340(W)
× 44(H) × 240(D)m/m
|

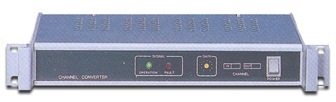

▶ 개 요
Antenna에서 수신된 UHF 방송신호를 전송손실이
적은 VHF 대역으로 주파수 변환 및 수신 대역이
혼합 전송하기 불합리한 경우에 주로 사용하는 기기이다.
▶ 외 관 도
▶ 특 징
① 입출력이 우수한 B.P.F 내장으로 대역외 감쇄량이 우수하다.
② PLL 발진방식으로 안정된
주파수
▶ 규격 및 특성
|
항 목
|
특 성
|
|
표준입력레벨
|
70㏈ ~ 10㏈
|
|
출력레벨
|
95㏈ uv
|
|
출력레벨조절범위
|
0㏈ ~ -10㏈ (연속가변)
|
|
잡음지수
|
8㏈ 이하
|
|
발진방식
|
PLL 방식
|
|
발진안정도
|
±10㎑ 이내
|
|
입출력임피던스
|
75Ω
|
|
입력전원
|
AC
24V 60HZ
|
|
외형크기
|
340(W)
× 44(H) × 240(D)m/m
|

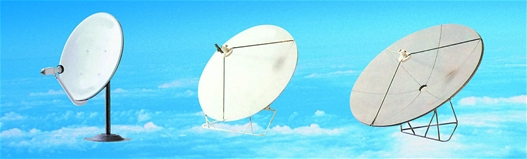

▶ 개 요
상공 36,000Km의
위성으로부터 미약한 전파를 수신하여 Antenna의 포물면 위 공간의 중심 방향으로 반사시켜 LNB에 신호를 공급하는 기기이다.
▶ 외 관 도
|
|
|
600,1200mm
|
1800mm
|
2400mm
|
▶ 특 징
① 풍압이나 기후 조건에 변화없는
재질로 구성되어 있다.
② 위성으로부터 신호가 미약하므로 Antenna의 선택은 반경이 최대한 넓은 것을 사용하는
것이 높은
이득을 얻을 수 있다.
▶ 규격 및 특성
|
항 목
|
특 성
|
비 고
|
|
직경(m/m)
|
600
|
1800
|
2400
|
|
|
TYPE
|
Frime
|
Frime
|
Frime
|
|
|
재질
|
AL
|
Steel/AL
|
Steel/AL
|
|
|
두께
|
1T
|
0.8T/2T
|
0.8T/2T
|
|
|
중량
|
7.4㎏
|
42㎏
|
64㎏
|
|
|
이득
(㏈)
|
C-BAND
KU-BAND
|
-
|
46.5
|
49
|
|
|
37
|
41
|
43
|
|
|
F-D 비율
|
0.25
|
0.37
|
0.35
|
|

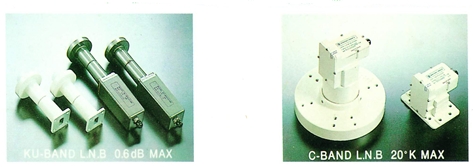

▶ 개 요
수신안테나에서
SHF(Super High Frepuency:4GHz~12GHz) 대역의 신호를 받아 Noise는
제거하고,
1GHz대의 IF 대역신호로 변환 증폭하는 역할을
한다.
▶ 외 관 도
▶ 특 징
① 초 저잡음 HEMT의 3단계 증폭 기능으로 높은 이득.
② 완전 전자파의 흡수.
③ 소형에 경량화 되어 있고
완벽한 방수.
▶ 규격 및 특성
|
항 목
|
특 성
|
비 고
|
|
KU-BAND
|
C-BAND
|
|
수신주파수
|
11.7㎓ ~ 12.2㎓
|
3.7㎓ ~ 4.2㎓
|
|
|
출력주파수
|
1035.9㎒ ~ 1331.5㎒
|
950㎒ ~ 1450㎒
|
|
|
국부발진 주파수
|
10.678㎓ ± 1.5㎒
|
5.15㎓ ± 1.0㎒
|
|
|
변환이득
|
55㏈ typ.
|
65typ.
|
|
|
잡음지수
|
0.6㏈max
|
20˚Kmax
|
|
|
공급전원
|
+10VDC~+24VDC
|
+15VDC~+24VDC
|
|
▶ 개 요
Converter(LNB)와 Receiver간의 전송거리가 멀어 Cable에서 손실되는 이득을 보상하여 Receiver에
충분한 입력 신호가 공급되도록 증폭하여 주는 기기이다.
▶ 외 관 도
▶ 특 징
① 소형으로 장소에 관계없이
설치가 용이하다.
② Receiver에서 출력되는
전원으로 동작이 가능하므로 별도의 전원장치가 필요 없다.
▶ 규격 및 특성
|
항 목
|
특 성
|
|
21㏈
|
30㏈
|
|
주파수대역
|
950
~ 2050㎒
|
950
~ 2050㎒
|
|
이득
|
21㏈
|
30㏈
|
|
출력레벨
|
105㏈
|
110㏈
|
|
전원
|
DC12
~ 22V
|
DC12
~ 22V
|
|
소비전력
|
50mA
|
100mA
|
▶ 개 요
위성방송 Antenna
Converter(LNB)로부터 전송된 IF 대역 신호를 증폭분배하여 해당 Receiver에
신호를 공급하여 주는 기기이다.
▶ 외 관 도
▶ 특 징
① 19" Rack Type으로
산업 전문용이다.
② 무궁화. BS, ASIA-SAT 등 동시에 수용
③ 수신채널 구성에 따라 출력단자
변경이 가능
▶ 규격 및 특성
|
항 목
|
특 성
|
단 위
|
비 고
|
|
KS
|
BS
|
ASIA-sat
|
|
출력단자
|
4
|
2
|
8
|
Port
|
|
|
입력주파수대역
|
950
~ 2050
|
㎒
|
|
|
이득
|
10
|
8
|
10
|
㏈
|
|
|
분배손실
|
8
|
3.5
|
12
|
㏈
|
|
|
역결합손실
|
16 이하
|
㏈
|
|
|
일반
규격
|
전원
|
DC
12 ~ 20
|
V
|
|
|
소비전력
|
100
|
50
|
100
|
mA
|
|
|
외형크기
|
(W)482
× (H)44 × (D)270
|
m/m
|
|
▶ 개 요
위성 Antenna에서
수신된 Ku-Band, C-Band IF신호를 Converter로부터
공급받아 Base-Band의
Audio와 Video 신호로 복조하는 기기이다.
▶ 외 관 도
▶ 특 징
① 19" 표준 Rack Type으로 산업 전문용.
② BS(NHK), ASIA-sat(홍콩star,북경CCTV, 아나로그 위성방송)등 Receiver이다.
③ 50개 채널 용량 및 프로그램
기억 기능.
④ 고화질 고음질.
⑤ 정전보상회로 채택으로 정전시
시청채널 기억.
▶ 규격 및 특성
|
항 목
|
특 성
|
단 위
|
비 고
|
|
입 력
|
주파수대역
|
950
~ 2050
|
㎒
|
|
|
입력임피던스
|
75
|
Ω
|
|
|
LNB 전원
|
14~18
/ 600
|
V/mA
|
|
|
입력레벨
|
-60
~ -30
|
㏈m
|
|
|
영 상
|
신호방식
|
NTSC
|
-
|
|
|
출력신호
|
1
|
Vp-p
|
BNC
|
|
음 성
|
주파수대역
|
20 ~
15
|
㎑
|
|
|
음성선택
|
Stereo
/ Dual / Mono
|
-
|
|
|
출력신호
|
1
|
Vp-p
|
RCA
|
|
일반
규격
|
입력전원
|
85 ~
264.50 / 60
|
V/㎐
|
|
|
소비전력
|
최대 23
|
W
|
|
|
외형크기
|
482 × 44 × 270
|
m/m
|
W×H×D
|
|
SATELLITE DIGITAL RECEIVER
|
▶ 개 요
국내외 Digital 위성방송 Receiver로서 Antenna로부터 수신된 IF 신호를 Base band의
Video와
Audio 신호로 복조하는
기기이다.
▶ 외 관 도
▶ 특 징
① 19" 표준 Rack Type으로 산업 전문용이다.
② 국내 무궁화 위성 및 ASIA-sat, Panam등 DIGITAL 위성방송 Receiver이다.
③ LD수준의 선명한 화면과 CD수준의 음질.
④ 별도의 Data 채널을 보유하여 방송 이외의 정보수신 가능.
⑤ 16:9 화면지원 프로그램
⑥ 정전보상회로 채택으로 정전시 시청채널 기억.
▶ 규격 및 특성
|
항 목
|
특 성
|
단 위
|
비 고
|
|
입 력
|
주파수대역
|
950
~ 2150
|
㎒
|
|
|
입력임피던스
|
75
|
Ω
|
|
|
LNB 전원
|
14~18
/ 600
|
V/mA
|
|
|
입력레벨
|
-65
~ -30
|
㏈m
|
|
|
영 상
|
신호방식
|
NTSC/PAL
지원
|
-
|
|
|
화소
|
720 × 480
|
Line
|
|
|
출력비율
|
4:3
/ 16:9
|
-
|
|
|
출력신호
|
1
|
Vp-p
|
BNC
|
|
음 성
|
주파수대역
|
15 ~
20
|
㎑
|
|
|
음성선택
|
Stereo
/ Dual / Mono
|
-
|
|
|
샘플링주파수
|
32.44.1.48
|
㎑
|
|
|
출력신호
|
1
|
Vp-p
|
RCA
|
|
일반
규격
|
입력전원
|
85 ~
264.50 / 60
|
V/㎐
|
|
|
소비전력
|
최대 28
|
W
|
|
|
외형크기
|
482 × 44 × 335
|
m/m
|
W×H×D
|
▶ 개 요
Antenna에서 수신된 TV 및 FM 등 RF Signal을
MAIN HEAD-END내의 Signal Processor 및
Demodulator등의 입력에 Signal을 균등하게 공급되도록
분리하여 주는 기기이다.
▶ 외 관 도
▶ 특 징
① 입력이 약하게 수신될 경우
별도의 No-Noise Amp Module를 부가할 수 있도록 되어
있다.
② 표준형 1 : INPUT - 1
OUTPUT - 8
▶ 규격 및 특성
|
항 목
|
특 성
|
단 위
|
비 고
|
|
고 급 형
|
보 급 형
|
|
사용주파수
|
5 ~
750
|
5 ~
750
|
㎒
|
|
|
입출력임피던스
|
75
|
75
|
Ω
|
|
|
입력단자
|
1
|
1
|
Port
|
|
|
출력단자
|
8
|
8
|
Port
|
|
|
분배손실
|
12 이하
|
12 이하
|
㏈
|
|
|
단자간결합손실
|
22 이상
|
22 이상
|
㏈
|
|
|
반사손실
|
16 이상
|
16 이상
|
㏈
|
|
|
중량
|
약 2.4
|
약 2.3
|
kg
|
|
|
외형크기
|
482 × 44 × 335
|
482 × 44 × 270
|
m/m
|
W×H×D
|
|
재질
|
전 면
|
AL /
Diecasting
|
|
도장
|
|
후 면
|
Steel
|
|
아연도금
|
▶ 개 요
Antenna에서 수신된 TV Signal에 B.P.F를 이용하여 채널을 선택 증폭하고, AGC기능을 부가하여
입력수신 레벨변동에 항상 안정된 출력레벨을 전송할 수 있는 기기이다.
▶ 외 관 도
▶ 특 징
① 우수한 B.P.F 채용으로 대역외 감쇄량이 우수하여 불요파 제거에 뛰어나다.
② 수신 신호를 확인할 수 있는 Lamp 동작 표시 기능.
③ AGC 회로 내장으로 입력신호변화에
강력대응.
▶ 규격 및 특성
|
항 목
|
특 성
|
단 위
|
비 고
|
|
입력주파수
|
54 ~
890지정
Channel
|
㎒
|
|
|
입력레벨
|
70 ± 10
|
㏈
|
F형 콘넥타
|
|
출력레벨
|
110
|
㏈
|
F형 콘넥타
|
|
출력레벨조정범위
|
0 ~
-15(연속가변)
|
㏈
|
|
|
잡음지수
|
8 이하
|
㏈
|
|
|
출력레벨안정도
|
±1 이내
|
㏈
|
입력70㏈±10㏈변동시
|
|
반사손실
|
16 이상
|
㏈
|
중심주파수±9㎒기준
|
|
스프리어스
|
-60 이하
|
㏈
|
영상 반송파 기준
|
|
주파수안정도
|
±10 이하
|
㎑
|
|
|
험변조
|
-65 이하
|
㏈
|
|
|
전원
|
입력전원
|
AC
220 / 60
|
V/㎐
|
|
|
소비전원
|
최대 30
|
W
|
|
|
일
반
규
격
|
중 량
|
약 2.7
|
kg
|
|
|
외형크기
|
482 × 44 × 270
|
m/m
|
W×H×D
|
|
재 질
|
전 면
|
AL/Diecasting
|
|
도장
|
|
후 면
|
Steel
|
|
아연도금
|
▶ 개 요
Antenna에서 수신된 UHF 및 VHF 대역의 RF신호를 IF신호로
변환하여 영상신호와 음성신호를 인접
채널 전송이 가능하도록 분리 조정하며, 불요파 신호를 제거하여 AGC 기능에 의한 안정된 신호레벨을 지정된 TV 채널로 변환하여 송출하는 신호처리기이다.
▶ 외 관 도
▶ 특 징
① 수신신호 상태를 확인할 수
있는 LED동작 표시 기능.
② AGC 회로 채용으로 입력변동에
강력 대응으로 안정된 출력 전송.
③ Saw VSBF(잔류측파대 Filter) 채용으로 다채널 전송시 인접채널 전송이 우수하여야
한다.
▶ 규격 및 특성
|
항 목
|
특 성
|
단 위
|
비 고
|
|
고
급 형
|
중
급 형
|
|
입출력
임피던스
|
75
|
75
|
Ω
|
F-Type
|
|
입력
주파수 대역
|
54 ~ 890
|
54 ~ 890
|
㎒
|
|
|
입력
레벨
|
0 ~ +20
|
0 ~ +20
|
㏈mV
|
|
|
제1/제2 음성신호 출력레벨
|
15± 2 / 22± 2
|
15± 2 / 22± 2
|
㏈
|
영상
반송파 기준
|
|
출력레벨
|
55± 5
|
50± 5
|
㏈mV
|
|
|
발진방식
|
X-TAL
|
PLL Synthesizer
|
|
|
|
출력레벨조정범위
|
0 ~ 15
|
0 ~ 20
|
㏈
|
|
|
잡음지수
|
VHF
|
7 이하
|
8 이하
|
㏈
|
|
|
UHF
|
9 이하
|
10 이하
|
㏈
|
|
자동이득조절
|
-10 ~ +10± 1
|
-10 ~ +10± 1
|
㏈
㏈
|
입력
변화 범위
출력
변화 범위
|
|
인접채널반송파
감쇄특성(대역외)
|
-40 이하
|
-40 이하
|
㏈
|
중심주파수
± 9㎒기준
|
|
스프리어스
|
-60 이하
|
-60 이하
|
㏈
|
영상
반송파 기준
|
|
주파수
편차
|
± 10 이하
|
± 12 이하
|
㎑
|
|
|
험변조
|
-65 이하
|
-65 이하
|
㏈
|
|
|
영상중간주파수
|
45.75
|
45.75
|
㎒
|
|
|
음성중간주파수
|
SOUND1
|
41.25
|
41.25
|
㎒
|
|
|
SOUND2
|
41.0258
|
41.0258
|
㎒
|
|
|
음성신호조정범위
|
-6 ~ -15
|
-6 ~ -15
|
㏈
|
연속가변
|
|
전 원
|
입력전원
|
AC 220/60
|
AC 220/60
|
V/㎐
|
|
|
소비전력
|
최대 35
|
최대 30
|
W
|
|
|
일
반
규
격
|
중 량
|
약 3.6
|
약 2.8
|
kg
|
|
|
외형크기
|
482× 44× 335
|
482× 44× 270
|
m/m
|
W× H× D
|
|
재 질
|
전 면
|
AL/Diecasting
|
|
도장
|
|
후 면
|
Steel
|
|
아연도금
|
|
|
|
|
|
|
|
|
▶ 개 요
자체 방송 Program 및 위성방송 및 Base-Band의 영상신호와 음성신호를 Cable TV Network에 필요한 주파수
대역으로
변조하여 전송로에 송출하기 위한 진폭변조기이다.
▶ 외
관 도
▶ 특 징
① 한국형 2 Carrier (Stereo & Dual, Mono) TV Modulator이다.
② 군지연
특성을 보상한 Saw Vsbf(잔류파대 Filter)를 채용하여
영상의 찌그러짐이 적고 다채널
전송이 인접채널 전송이 우수하여야 한다.
③ X-Tal
발진방식을 채택하여 주파수 안정도가 매우 높아야 한다.
▶ 규격
및 특성
|
항 목
|
특 성
|
단
위
|
비 고
|
|
고
급 형
|
중
급 형
|
|
영상
입력
특성
|
입력레벨
|
140 ± 5
|
140 ± 5
|
IRE
|
동기신호첨두치기준
|
|
반사손실
|
35 이상
|
35 이상
|
㏈
|
|
|
주파수
대역
|
25 ~ 4.2
|
25 ~ 4.2
|
㎐~㎒
|
|
|
임피던스
|
75
|
75
|
Ω
|
불평형(공칭)
|
|
음성
입력
특성
|
입력레벨
|
0 ~ ± 10
|
0 ~ ± 6
|
㏈m
|
|
|
주파수
대역
|
50 ~ 15
|
50 ~ 15
|
㎐~㎑
|
|
|
제1음성신호 주파수편이
|
± 25
|
± 25
|
㎑
|
|
|
제2음성신호 주파수편이
|
± 27.5
|
± 27.5
|
㎑
|
|
|
임피던스
|
600 ± 30
|
600 ± 30
|
Ω
|
평형,불평형
|
|
영상
신호
특성
|
주파수
특성
|
± 0.5
|
± 0.5
|
㏈
|
25㎐~4.2㎒
|
|
신호대잡음비
|
63 이상
|
60 이상
|
㏈
|
|
|
색도대
휘도특성
|
이득특성
|
± 2 이하
|
± 5 이하
|
IRE
|
|
|
지연특성
|
25 이하
|
40 이하
|
ns
|
|
|
직선파형
왜곡
|
필드시간
왜곡
|
3 이하
|
3 이하
|
%
|
|
|
라인시간
왜곡
|
2 이하
|
2 이하
|
%
|
|
|
단시간
왜곡
|
3 이하
|
3 이하
|
%SD
|
|
|
비직선왜곡
|
미분이득(DG)
|
2 이하
|
3 이하
|
%
|
|
|
미분이득(DP)
|
1 이하
|
2 이하
|
˚
|
|
|
중간
주파수
|
47.75
|
45.75
|
㎒
|
|
|
음성
신호
특성
|
주파수
특성
|
± 0.5
|
± 0.5
|
㏈
|
|
|
신호대잡음비
|
60 이상
|
60 이상
|
㏈
|
|
|
고조파왜곡
|
± 0.5 이하
|
± 0.5 이하
|
%
|
|
|
좌우분리도
|
음성다중
|
58 이상
|
55 이상
|
㏈
|
|
|
스테레오
|
30 이상
|
30 이상
|
㏈
|
|
|
중간주파수
|
41.25, 41.0258
|
41.25, 41.0258
|
㎒
|
|
|
출력
특성
|
주파수편차
|
5 이하
|
10 이하
|
㎑
|
영상반송파기준
|
|
출력레벨
|
55 ± 5
|
55 ± 5
|
㏈mV
|
영상신호
기준
|
|
제1/제2음성신호 출력레벨
|
-15± 2/-22± 2
|
-15± 2/-22± 2
|
㏈
|
영상반송파기준
|
|
스프리어스
|
-62 이하
|
-60 이하
|
㏈
|
영상반송파기준
|
|
임피던스
|
75
|
75
|
Ω
|
불평형
|
|
출력주파수
|
54 ~ 750
|
54 ~ 750
|
㎒
|
|
|
반사손실
|
16 이상
|
16 이상
|
㏈
|
|
|
발진방식
|
X-TAL
|
PLL Synthesizer
|
|
|
|
전원
|
입력전원
|
AC220 / 60
|
AC220 / 60
|
V/㎐
|
|
|
소비전력
|
최대 45
|
최대 35
|
W
|
|
|
일반
규격
|
중량
|
약 4.5
|
약 3.7
|
kg
|
|
|
외형크기
|
482× 44× 385
|
482× 44× 335
|
m/m
|
W× H× D
|
|
재질
|
전면
|
AL/Diecasting
|
AL/Diecasting
|
|
도장
|
|
후면
|
Steel
|
Steel
|
|
아연도금
|
▶ 개 요
자체 방송 Program 및 위성방송 및 Base-Band의 영상신호와 음성신호를 Cable TV Network에 필요한 주파수
대역으로 변조하여 전송로에 송출하기 위한 진폭변조기이다.
▶ 외
관 도
▶ 특 징
① 군지연
특성을 보상한 Saw Vsbf(잔류파대 Filter)를 채용하여
영상의 찌그러짐이 적고 다채널
전송이 인접채널 전송이 우수하여야 한다.
② PLL
Synthesizer 발진 방식의 채택으로 주파수 안정도가 높다.
③ 전면 Panel에 Audeo 입력레벨 및
Aural/RF 출력레벨 등의 조정이 용이하도록 조정단자가 설치
되어 있다.
④ 동작상태 확인이 용이하도록 전면 Panel에 LED Display가 되도록 구성되어 있다
▶ 규격
및 특성
|
항 목
|
특 성
|
단 위
|
비 고
|
|
고 급 형
|
중 급 형
|
보 급 형
|
|
영상
입력
특성
|
입력레벨
|
1± 3
|
1± 3
|
1± 3
|
Vp-p/㏈
|
|
|
반사손실
|
35이상
|
35이상
|
30이상
|
㏈
|
|
|
주파수 대역
|
25~4.2
|
25~4.2
|
25~4.2
|
㎐~㎑
|
|
|
임피던스
|
75
|
75
|
75
|
Ω
|
불평형(공칭)
|
|
음성
입력
특성
|
입력레벨
|
0~± 6
|
0~± 6
|
0~± 6
|
㏈m
|
|
|
주파수 대역
|
50~15
|
50~15
|
50~15
|
㎐~㎑
|
|
|
주파수 편이
|
± 25
|
± 25
|
± 25
|
㎑
|
|
|
임피던스
|
600± 30
|
600± 30
|
600± 30
|
Ω
|
평형,불평형
|
|
영상
신호
특성
|
주파수 특성
|
± 0.5
|
± 0.5
|
± 0.6
|
㏈
|
25㎐~4.2㎒
|
|
신호대잡음비
|
60이상
|
60이상
|
60이상
|
㏈
|
|
|
신호대
휘도특성
|
이득특성
|
± 3이하
|
± 5이하
|
± 5이하
|
IRE
|
|
|
지연특성
|
30이하
|
40이하
|
40이하
|
ns
|
|
|
직선파형
왜곡
|
필드시간왜곡
|
3이하
|
3이하
|
5이하
|
%
|
|
|
라인시간왜곡
|
2이하
|
2이하
|
3이하
|
%
|
|
|
단시간 왜곡
|
3이하
|
3이하
|
3이하
|
%SD
|
|
|
비직선
왜곡
|
미분이득(DG)
|
2.5이하
|
3이하
|
5이하
|
%
|
|
|
미분이득(DP)
|
1.5이하
|
2이하
|
3이하
|
˚
|
|
|
중간 주파수
|
45.75
|
45.75
|
45.75
|
㎒
|
|
|
음성
신호
특성
|
주파수 특성
|
± 0.5
|
± 0.5
|
± 1
|
㏈
|
|
|
신호대잡음비
|
60이상
|
60이상
|
60이상
|
㏈
|
|
|
고조파왜곡
|
± 0.5이하
|
± 0.5이하
|
± 0.5
|
%
|
|
|
중간주파수
|
41.25
|
41.25
|
41.25
|
㎒
|
|
|
출력
특성
|
주파수편차
|
10이하
|
12이하
|
13이하
|
㎑
|
영상반송파기준
|
|
출력레벨
|
55± 5
|
50± 5
|
45± 5
|
㏈mV
|
영상신호 기준
|
|
음성신호 출력레벨
|
-15±2
|
-15±2
|
-15±2
|
㏈
|
영상반송파기준
|
|
스프리어스
|
-60이하
|
-60이하
|
-60이하
|
㏈
|
영상반송파기준
|
|
임피던스
|
75
|
75
|
75
|
Ω
|
불평형
|
|
출력주파수
|
54~750
|
54~750
|
57~750
|
㎒
|
|
|
반사손실
|
16이상
|
16이상
|
20
|
㏈
|
|
|
전원
|
입력전원
|
AC220/60
|
AC220/60
|
AC220/60
|
V/㎐
|
|
|
소비전력
|
최대35
|
최대30
|
최대30
|
W
|
|
|
일반
규격
|
중량
|
약 3.7
|
약 2.8
|
약 2.7
|
kg
|
|
|
외형크기
|
482×44×335
|
482×44×270
|
482×44×270
|
m/m
|
W×H×D
|
|
재 질
|
전 면
|
AL/Diecasting
|
AL/Diecasting
|
AL/Diecasting
|
|
도장
|
|
후 면
|
Steel
|
Steel
|
Steel
|
|
아연도금
|
▶ 개 요
TV Antenna 또는 동축 전송로에서 RF 신호를 입력받아
고품질의 Video와 Audio 신호로 복조하며
2-Sound(Stereo & Dual)의 한국형 음성다중 복조기이다.
▶ 외 관 도
▶ 특 징
① 입력주파수 가변형으로 자유로운
입력 선택을 할 수 있다.
② PLL Synthesizer 발진방식의
채택으로 주파수 안정도가 높다.
③ 입력레벨 변동에 대응하는 AGC 기능채용으로 안정된 출력을 유지할 수 있다.
④ 입력채널 가변형을 자유로운
입력을 선택할 수 있다.
⑤ 전면 Panel에 LED Display로 기기의 동작상태 확인이 용이하다.
⑥ 전면 Panel에 Video & Audio 레벨 조정이
용이하도록 구성되어 있다.
▶ 규격 및 특성
|
항 목
|
특
성
|
단
위
|
비
고
|
|
R F
입력
|
임피던스
|
75
|
Ω
|
|
|
입력주파수
|
54 ~ 860
|
㎒
|
|
|
입력레벨
|
-20 ~ +30
|
㏈mV
|
|
|
반사손실
|
16 이상
|
㏈
|
|
|
중간
주파수
|
영상신호
|
45.75
|
㎒
|
|
|
음성신호
|
제1음성신호
|
41.25
|
|
|
제2음성신호
|
41.0258
|
|
|
영상
출력
장치
|
임피던스
|
75
|
Ω
|
|
|
출력레벨
|
1± 3
|
Vp-p/㏈
|
|
|
미분이득
|
5 이하
|
%
|
|
|
미분위상
|
3 이하
|
˚
|
|
|
주파수특성
|
0.5 이하
|
㏈
|
|
|
음성
출력
특성
|
임피던스
|
600
|
Ω
|
|
|
출력레벨
|
0± 10
|
㏈m
|
|
|
주파수특성
|
± 0.5 이하
|
㏈
|
|
|
좌우분리도
|
음성다중
|
50 이상
|
㏈
|
|
|
스테레오
|
30 이상
|
㏈
|
|
|
주파수왜곡
|
0.5 이하
|
㏈
|
|
|
전원
|
임력전원
|
AC 220/60
|
V/㎐
|
|
|
소비전력
|
최대 30
|
W
|
|
|
일반
규격
|
중
량
|
약 3.7
|
kg
|
|
|
외형크기
|
482× 44× 335
|
W× H× D
|
W× H× D
|
|
재
질
|
전
면
|
AL/Diecasting
|
|
도장
|
|
후
면
|
Steel
|
|
아연도금
|
▶ 개 요
TV Antenna 또는 동축 전송로에서 RF 신호를 입력받아
고품질의 Video와 Audio 신호로 복조하는
기기이다.
▶ 외 관 도
▶ 특 징
① 입력주파수 가변형으로 자유로운
입력 선택을 할 수 있다.
② PLL Synthesizer 발진방식의
채택으로 주파수 안정도가 우수하다.
③ 수신 레벨 변동에 대응하는 AGC 기능채용으로 안정된 출력을 얻을 수 있다.
④ 전면 Panel에 LED Display로 기기의 동작상태 확인이 용이하다.
⑤ 전면 Panel에 Video & Audio 레벨 조정이
용이하도록 구성되어 있다.
▶ 규격 및 특성
|
항 목
|
특 성
|
단 위
|
비 고
|
|
R F
입력
|
임피던스
|
75
|
Ω
|
|
|
입력주파수
|
54 ~
860
|
㎒
|
|
|
입력레벨
|
-20
~ +30
|
㏈mV
|
|
|
반사손실
|
16 이상
|
㏈
|
|
|
영상
출력
장치
|
임피던스
|
75
|
Ω
|
|
|
출력레벨
|
1±3
|
Vp-p/㏈
|
|
|
미분이득
|
5 이하
|
%
|
|
|
미분위상
|
3 이하
|
˚
|
|
|
주파수특성
|
0.5 이하
|
㏈
|
|
|
음성
출력
특성
|
임피던스
|
600
|
Ω
|
|
|
출력레벨
|
0 ± 10
|
㏈m
|
|
|
주파수특성
|
±0.5 이하
|
㏈
|
|
|
주파수왜곡
|
0.5 이하
|
㏈
|
|
|
전원
|
입력전원
|
AC
220/60
|
V/㎐
|
|
|
소비전력
|
최대 30
|
W
|
|
|
일반
규격
|
중량
|
약 3.7
|
kg
|
|
|
외형크기
|
482×44×270
|
W×H×D
|
W×H×D
|
|
재 질
|
전 면
|
AL/Diecasting
|
|
도장
|
|
후 면
|
Steel
|
|
아연도금
|
▶ 개 요
CATV
쌍방향 시스템에서 회의실, 강당, 세미나실등 단말에서 자체 방송 Program및 Vedio Camera를 이용하여
중계를 위한 Base Band Video와
Audio 신호를 Reverse 대역 주파수로 변조하여 주방송실
로 역전송 하기위한 기기이다.
▶ 외
관 도
▶ 특 징
① 군지연
시간특성을 보상 Saw Vsbf(잔류파대 Filter)를
채용하여 간섭을 최소화하였다.
② PLL
Synthesizer 발진 방식의 채택으로 주파수 안정도가 높다.
③ 전면 Panel에 Video/Audio 입력레벨 및 Aural/RF 출력레벨 등의 조정이
용이 하도록 조정단자가 설치되어 있다.
④ 동작상태
확인이 용이하도록 전면 Panel에 LED Display가
되도록 구성되어 있다.
⑤ 이동이
자유롭게 휴대용으로 제작되었으며 이동시 가볍고 제품의 파손 및 특성의 변화가 없도록 알미늄
재질로
견고하게 제작되었다.
▶ 규격
및 특성
|
항 목
|
특 성
|
단 위
|
비 고
|
|
영상
입력
특성
|
입력레벨
|
1 ± 3
|
Vp-p/㏈
|
|
|
반사손실
|
35 이상
|
㏈
|
|
|
주파수 대역
|
25 ~ 4.2
|
㎐~㎑
|
|
|
임피던스
|
75
|
Ω
|
불평형(공칭)
|
|
음성
입력
특성
|
입력레벨
|
0 ~ ± 6
|
㏈m
|
|
|
주파수 대역
|
50 ~ 15
|
㎐~㎑
|
|
|
주파수 편이
|
± 25
|
㎑
|
|
|
임피던스
|
600 ± 30
|
Ω
|
평형,불평형
|
|
영상
신호
특성
|
주파수 특성
|
± 0.5
|
㏈
|
25㎐~4.2㎒
|
|
신호대잡음비
|
60 이상
|
㏈
|
|
|
신호대
휘도특성
|
이득특성
|
± 3 이하
|
IRE
|
|
|
지연특성
|
30 이하
|
ns
|
|
|
직선파형
왜곡
|
필드시간왜곡
|
3 이하
|
%
|
|
|
라인시간왜곡
|
2 이하
|
%
|
|
|
단시간 왜곡
|
3 이하
|
%SD
|
|
|
비직선
왜곡
|
미분이득(DG)
|
3 이하
|
%
|
|
|
미분이득(DP)
|
2 이하
|
˚
|
|
|
중간 주파수
|
45.75
|
㎒
|
|
|
음성
신호
특성
|
주파수 특성
|
± 0.5
|
㏈
|
|
|
신호대잡음비
|
60 이상
|
㏈
|
|
|
고조파왜곡
|
± 0.5 이하
|
%
|
|
|
중간주파수
|
41.25
|
㎒
|
|
|
출력
특성
|
주파수편차
|
± 10 이하
|
㎑
|
영상반송파기준
|
|
출력레벨
|
50 ± 5㏈
|
㏈mV
|
영상신호 기준
|
|
음성신호 출력레벨
|
-15 ± 2
|
㏈
|
영상반송파기준
|
|
스프리어스
|
-60 이하
|
㏈
|
영상반송파기준
|
|
임피던스
|
75
|
Ω
|
불평형
|
|
출력주파수
|
5 ~ 42
|
㎒
|
|
|
반사손실
|
16 이상
|
㏈
|
|
|
전원
|
입력전원
|
AC220/60
|
V/㎐
|
|
|
소비전력
|
최대 30
|
W
|
|
|
일반
규격
|
중량
|
약 3.5
|
kg
|
|
|
외형크기
|
398× 88×
300
|
m/m
|
W× H× D
|
|
재 질
|
전 면
|
AL/Diecasting
|
|
도장
|
|
후 면
|
Steel
|
|
아연도금
|
▶ 개 요
본 기기는 HEAD-END내의
각종 Signal Processor, Modulator, Pilot Generator 등의 출력 신호를
하나의 송출신호로 혼합하여 주는 기기이다..
▶ 외 관 도
▶ 특 징
① 우수한 특성의 수동소자를
사용하여 광대역에 대한 평탄성이 뛰어나 주파수간 결합손실을 최소화
하였다.
② Directional Coupler 방식을
채택하여 반사손실이 뛰어나 인접채널혼합시 채널간 간섭을 최소화
할수 있다.
③ Option에 의한 결합손실을
보상하기 위한 AMP 내장형 제작도 가능하다.
▶ 규격 및 특성
|
항 목
|
특 성
|
단 위
|
비 고
|
|
8PORT
|
12PORT
|
|
사용주파수
|
5 ~
750
|
5 ~
750
|
㎒
|
|
|
입출력입피던스
|
5
|
75
|
Ω
|
|
|
입력단자
|
8
|
12
|
Port
|
|
|
출력단자
|
1
|
1
|
Port
|
|
|
삽입손실
|
12 이하
|
18 이하
|
㏈
|
|
|
단자간결합손실
|
22 이하
|
22 이상
|
㏈
|
|
|
반사손실
|
16 이상
|
16 이상
|
㏈
|
|
|
일
반
규
격
|
중량
|
약 2.8
|
kg
|
|
|
외형크기
|
482× 44× 270
|
m/m
|
W× H× D
|
|
재 질
|
전 면
|
AL/Diecasting
|
|
도장
|
|
후 면
|
Steel
|
|
아연도금
|
▶ 개 요
본 기기는 CATV
HEAD-END System에서 혼합된 최종 출력레벨이 송출하기 부족할 때 필요한 레벨로
증폭하여 주는 기기이다.
▶ 외 관 도
▶ 특 징
① Hibrid IC를 사용하여
고출력 전송이 가능하다.
② 입력에 ATT 및 TILT회로가 내장되어 있어 입출력 설정이 용이하다.
▶ 규격 및 특성
|
항 목
|
특 성
|
단 위
|
|
주파수대역
|
54
~ 750
|
㎒
|
|
이득
|
25
|
㏈
|
|
최대출력레벨
|
50
|
㏈mV
|
|
잡음지수
|
8 이하
|
㏈
|
|
입출력반사손실
|
-15
이하
|
㏈
|
|
이득조절
|
0 ~
-20
|
㏈
|
|
경사조절
|
10
|
㏈
|
|
입력전원
|
AC220/60
|
V/㎐
|
|
외형크기
|
482(W)× 44(H)× 270(D)
|
m/m
|
▶ 개 요
본 기기는 쌍방향 CATV
System에서 상향신호를 단말에서 주방송실에 전송시 손실된 레벨증폭을
하여주는 기기이다.
▶ 외 관 도
▶ 특 징
① Hibrid IC를 사용하여
고출력 증폭을 한다.
② 입력에 ATT 및 TILT회로가 내장되어 있어 입출력 설정이 용이하다.
▶ 규격 및 특성
|
항 목
|
특 성
|
단 위
|
|
주파수대역
|
5 ~
42
|
㎒
|
|
이득
|
25
|
㏈
|
|
최대출력레벨
|
45
|
㏈mV
|
|
잡음지수
|
8 이하
|
㏈
|
|
입출력반사손실
|
18 이상
|
㏈
|
|
이득조절
|
0 ~
-20
|
㏈
|
|
경사조절
|
10
|
㏈
|
|
입력전원
|
AC220/60
|
V/㎐
|
|
외형크기
|
482(W)× 44(H)× 270(D)
|
m/m
|
▶ 개 요
CATV 전송로에 설치되어 있는 각종 증폭기의 동작을 위해
AC 38∼63V의 안정된 전원을 전송로에
공급하여 주는 기기이다.
▶ 외 관 도
▶ 특 징
① 전면에 대형 메타로 전원상태
확인용이.
② 19" 표준형 Rack 장착형
▶ 규격 및 특성
|
항 목
|
특 성
|
단 위
|
비 고
|
|
입력전원
|
220
/ 60
|
V/㎐
|
|
|
출력전압
|
60
~ 90± 5%
|
V
|
|
|
전력용량
|
900
이상
|
VA
|
|
|
출력주파수
|
60 ± 2
|
㎐
|
|
|
절연저항
|
100MΩ 이상(DV500V 인가시)
|
MΩ
|
|
|
외형크기
|
482
× 133 × 320
|
m/m
|
W× H× D
|
▶ 개 요
Rack System에 구성되어 있는 각종 장비의 입력전원을 분배공급 및 제어하는 기기이다.
▶ 외 관 도
▶ 특 징
① 전면에 대형 메타로 전원상태
확인용이.
② 19" 표준형 Rack 장착형
▶ 규격 및 특성
|
항 목
|
특 성
|
단 위
|
비 고
|
|
DC 전원전압
|
24
/ 2
|
V/A
|
|
|
AC
OUT LET
|
SWED
100W ×
2(12CCT)
UNSWED
700W ×
1(2CCT)
|
W
|
|
|
입력전원
|
AC
220 / 6
|
V/㎐
|
|
|
외형크기
|
482
× 133 × 320
|
m/m
|
W× H× D
|
▶ 개 요
본 장치는 Main
Controller로 부터 각종 Control Data 신호를 수신하여 Data 신호를 RF 신호로 변조
하여 전송하고
Converter에서 발생된 Data 신호를 RF로
수신하여 Data신호로 변경하여 Main
Controller와 Converter간의 Interface를 이루어 통신 할 수 있도록 하는 기기이다.
▶ 외 관 도
▶ 특 징
① Data전송 방향을 식별하기
위하여 RX,TX Led가 점등된다.
② 하향표준신호발생을 PLL Synghesizer발진방식 채택으로 주파수 안정도가 우수하다.
③ 뒷면에 별도의 RS-232C로 통신할 수 있도록 단자가 구성되어 있다.
④ System에 따라 주파수
변경이 가능하다.
▶ 규격 및 특성
|
항 목
|
특 성
|
단 위
|
비 고
|
|
사용주파수
|
Forward
108.7
|
㎒
|
|
|
Reverse
14.16 ~ 16
|
㎒
|
|
|
입력레벨
|
50 이상
|
㏈
|
|
|
출력레벨
|
50 ± 5
|
㏈mV
|
|
|
데이터채널폭
|
4
|
㎒
|
|
|
데이터정합
|
RS-232C
|
|
|
|
전송속도
|
9,600
~ 19,200
|
BPS
|
|
|
변조방식
|
FSK
|
|
|
|
신호대잡음비
|
40 이상
|
㏈
|
|
|
입력전원
|
AC
200 / 60
|
V/㎐
|
|
|
외형크기
|
482
× 44 × 335
|
m/m
|
W× H× D
|
▶ 개 요
쌍방향 System에서
주파수 대역 분리기로서 하향 신호와 상향 신호를 Filtering하여 전송로와
Head-End 기기에 신호를 분리 공급하는 기기이다.
▶ 외 관 도
▶ 특 징
① 고성능 Filter 사용으로 주파수 분리가 우수하다.
② 전송 방식에 따라 대역 주파수
변경이 가능하다.
▶ 규격 및 특성
|
항 목
|
특 성
|
단 위
|
비 고
|
|
주파수대역
|
Forward
50 ~ 750
|
㎒
|
|
|
Reverse
5 ~ 42
|
㎒
|
|
|
삽입손실
|
1.0
이내
|
㏈
|
|
|
대역분리도
|
35 이상
|
㏈
|
|
|
반사손실
|
16 이상
|
㏈
|
|
|
외형크기
|
482
× 44 × 270
|
m/m
|
W× H× D
|
▶ 개 요
쌍방향 System에서
주파수 대역 분리기로서 하향 신호와 상향 신호를 Filtering하여 전송로와
Head-End 기기에 신호를 분리 공급하는 기기이다.
▶ 외 관 도
▶ 특 징
① 등화기 및 감쇄기로 입력
레벨을 조정 가능.
② 자동 또는 수동 방식으로
이득 및 경사 조정.
③ 입력된 전원을 증폭 회로에
공급.
▶ 규격 및 특성
|
항 목
|
특 성
|
|
하 향 특
성
|
상 향 특
성
|
|
주파수대역
|
54
~ 750㎒
|
5 ~
42㎒
|
|
정격출력레벨
|
45㏈mV
|
35㏈mV 이상
|
|
주파수특성
|
± 0.7㏈
|
± 0.7㏈
|
|
정격이득
|
30㏈ 이상
|
15㏈ 이상
|
|
잡음지수
|
10㏈ 이하
|
10㏈ 이하
|
|
자동/수동
조절 범위
|
이 득
|
10㏈ 이상
|
10㏈ 이상
|
|
경 사
|
8㏈ 이상
|
4㏈ 이상
|
|
험변조
|
-62㏈ 이하
|
|
|
혼변조
|
-70㏈ 이하
|
-70㏈ 이하
|
|
3차상호변조
|
-70㏈ 이하
|
|
|
상호변조
|
-65㏈ 이하
|
-65㏈ 이하
|
|
반사손실
|
-14㏈ 이하
|
-15㏈ 이하
|
|
소비전력
|
53VA
|
|
압력전압
|
AC
40 ~ 90V
|
|
환경조건
|
운용온도
|
-35℃ ~ +60℃
|
|
운용습도
|
20%
~ 90%
|
▶ 개 요
본 증폭기는 간선 동축 케이블의 간선 신호를 분기 증폭하며
분기된 신호를 증폭하여 2개 이상의
분기선 출력으로 균등 분배하여 주는 양방향 증폭기이다.
▶ 외 관 도
▶ 특 징
① 등화기 및 감쇄기로 입력
레벨을 조정 가능.
② 자동 또는 수동 방식으로
이득 및 경사 조정.
③ 입력된 전원을 증폭 회로에
공급.
▶ 규격 및 특성
|
항 목
|
특 성
|
|
하 향 특 성
|
상 향 특 성
|
|
주파수 대역
|
54 ∼ 750 MHz
|
5 ∼ 42 MHz
|
|
정 격
출력레벨
|
OUT
|
38
dBmV
|
35
dBmV
|
|
BR
|
45
dBmV
|
|
주파수 특성
|
± 0.75 dB
|
± 0.75 dB
|
|
정격이득
|
OUT
|
25
dB
|
15
dB 이상
|
|
BR
|
35
dB
|
|
잡 음 지 수
|
10
dB 이하
|
10
dB 이하
|
|
수동조절
범 위
|
이 득
|
10
dB 이상
|
10
dB 이하
|
|
경 사
|
10
dB 이상
|
4
dB 이상
|
|
험 변 조
|
-69
dB 이하
|
|
|
혼 변 조
|
-69
dB 이하
|
-70
dB 이하
|
|
3차 상호변조
|
-68
dB 이하
|
|
|
2차 상호변조
|
-69
dB 이하
|
-70
dB 이하
|
|
반 사 손 실
|
-14
dB 이하
|
-15
dB 이하
|
|
소 비 전 력
|
48
W
|
|
입 력 전 압
|
AC
40 ∼ 90
V
|
|
환 경 조 건
|
운용 온도 - -35℃ ∼ +60℃
|
|
운용 습도 - 20% ∼ 90%
|
▶ 개 요
CATV 전송로 간선에서 동축 케이블 손실특성에 의하여 감쇄된 양방향 신호를 증폭하는 기기이며
주로 옥내외 간선용으로 사용된다.
▶ 외 관 도
▶ 특 징
① 수동으로 이득 및 경사 조정.
② 등화기 및 감쇄기로 입력
레벨 조정.
③ 입력된 전원을 자체 증폭회로에
공급.
▶ 규격 및 특성
|
항 목
|
특 성
|
|
하 향 특 성
|
상 향 특 성
|
|
주파수 대역
|
54 ∼ 750 MHz
|
5 ∼ 42 MHz
|
|
주파수 특성
|
± 0.75 dB
|
± 0.75 dB
|
|
정격 출력 레벨
|
45
dBmV 이상
|
35
dBmV 이상
|
|
최 대 이 득
|
30
dB 이상
|
18
dB 이상
|
|
잡 음 지 수
|
10
dB 이하
|
10
dB 이하
|
|
수동조절범위
|
이 득
|
10
dB 이상
|
10
dB 이상
|
|
경 사
|
8
dB 이상
|
4
dB 이상
|
|
험 변 조
|
-60
dB 이하
|
-60
dB 이하
|
|
혼 변 조
|
-70
dB 이하
|
-70
dB 이하
|
|
3차 상호변조
|
-70
dB 이하
|
|
|
2차 상호변조
|
-65
dB 이하
|
-67
dB 이하
|
|
반 사 손 실
|
-14
dB 이하
|
-15
dB 이하
|
|
소 비 전 력
|
35
W
|
|
입 력 전 압
|
AC
40 ∼ 90V
|
|
환 경 조 건
|
운용 온도 - -35℃ ∼ 60℃
|
|
운용 습도 - 20% ∼ 90%
|
▶ 개 요
CATV 전송로 간선에서 동축 케이블 손실특성에 의하여 감쇄된 양방향 신호를 증폭하는 2개의
출력으로 균등분배하여 주는 기기이며 주로 옥내외 간선용으로
사용된다.
▶ 외 관 도
▶ 특 징
① 수동으로 이득 및 경사 조정.
② 등화기 및 감쇄기로 입력
레벨 조정.
③ 입력된 전원을 자체 증폭회로에
공급.
▶ 규격 및 특성
|
항 목
|
특 성
|
|
하 향 특 성
|
상 향 특 성
|
|
주파수 대역
|
54 ∼ 750 MHz
|
5 ∼ 42 MHz
|
|
주파수 특성
|
± 0.75 dB
|
± 0.75 dB
|
|
정격출력레벨
|
45
dBmV 이상
|
35
dBmV 이상
|
|
최 대 이 득
|
30
dB 이상
|
18
dB 이상
|
|
잡 음 지 수
|
10
dB 이하
|
10
dB 이하
|
|
수동조절
범 위
|
이 득
|
10
dB 이상
|
10
dB 이상
|
|
경 사
|
8
dB 이상
|
4
dB 이상
|
|
상 호 변 조
|
-64
dB 이하
|
-67
dB 이하
|
|
험 변 조
|
-60
dB 이하
|
-63
dB 이하
|
|
혼 변 조
|
-70
dB 이하
|
-70
dB 이하
|
|
3차 상호변조
|
-70
dB 이하
|
-
|
|
반 사 손 실
|
-14
dB 이상
|
-15
dB 이하
|
|
소 비 전 력
|
35
W
|
|
입 력 전 압
|
AC
40 ∼ 90
V
|
|
환 경 조 건
|
운용 온도 - -35℃ ∼ 50℃
|
|
운용 습도 - 20% ∼ 90%
|
▶ 개 요
본 기기는 동축케이블 손실 특성에 의하여 감쇄된 양방향 방송신호를
증폭하는 기기이며 주로 전송된
단말 LINE에
사용된다.
▶ 외 관 도
▶ 특 징
① 입력측에 ATT가 내장되어 있어 입력설정이 용이하다.
② Tilt 회로가 내장되어
전송대역 레벨 조정이 가능하다.
③ 증폭부와 전원부가 탈착 방식으로
보수가 용이하다.
▶ 규격 및 특성
|
항 목
|
특 성
|
|
하 향 특 성
|
상 향 특 성
|
|
주파수 대역
|
54 ∼ 750 MHz
|
5 ∼ 42 MHz
|
|
주파수 특성
|
±0.7 dB
|
±0.7 dB
|
|
정격출력레벨
|
105
dBuv 이상
|
97
dBuv 이상
|
|
최 대 이 득
|
30
dB 이상
|
20
dB 이상
|
|
잡 음 지 수
|
10
dB 이하
|
10
dB 이하
|
|
이득조절범위
|
10
dB 이상
|
10
dB 이상
|
|
경사조절범위
|
10
dB 이상
|
4 dB
이상
|
|
3차 상호변조(CTB)
|
-59
dB 이하
|
|
|
2차 상호변조(CSO)
|
-59
dB 이하
|
|
|
상 호 변 조
|
|
-63
dB 이하
|
|
험 변 조
|
-63
dB 이하
|
-63
dB 이하
|
|
혼 변 조
|
-59
dB 이하
|
-63
dB 이하
|
|
반 사 손 실
|
-14
dB 이하
|
-15
dB 이하
|
|
소 비 전 력
|
340
mA
|
|
입 력 전 압
|
AC
38V ∼ 90
V
|
|
환 경 조 건
|
운용 온도 - -15℃ ∼ 50℃
|
|
운용 습도 - 20% ∼ 90%
|
▶ 개 요
본 기기는 동축케이블 손실 특성에 의하여 감쇄된 양방향 방송신호를
증폭하는 기기이며 주로 전송된
단말 LINE에
사용된다.
▶ 외 관 도
▶ 특 징
① Hibrid IC를 사용하여
고출력 양방향 전송이 가능하다.
② 입력에 ATT 및 Tilt회로가 내장되어 있어 입력설정이 용이하다.
③ 대역분리가 우수한 기능을
가지고 있다.
▶ 규격 및 특성
|
항 목
|
특 성
|
|
하 향 특 성
|
상 향 특 성
|
|
주파수 대역
|
54 ∼ 750 MHz
|
5 ∼ 42 MHz
|
|
대역내 이득편차
|
±0.7 dB
|
±0.75 dB 이내
|
|
최 대 이 득
|
30
dB
|
20
dB 이상
|
|
정격출력레벨
|
105
dBuv 이상
|
97
dB
|
|
이득조절범위
|
10
dB 이상
|
10
dB 이상
|
|
경사조정범위
|
10
dB 이상
|
4
dB 이상
|
|
3차 상호변조(CTB)
|
-59
dB 이하
|
-
|
|
2차 상호변조(CSO)
|
-59
dB 이하
|
-
|
|
상 호 변 조
|
-
|
-63
dB 이하
|
|
혼 변 조
|
-59
dB 이하
|
-63
dB 이하
|
|
잡 음 지 수
|
-10
dB 이하
|
-10
dB 이하
|
|
험 변 조
|
-63
dB 이하
|
-63
dB 이하
|
|
반 사 손 실
|
-14
dB 이하
|
-15
dB 이하
|
|
전 원
|
전송망 전원사용시 - AC 38 ∼ 90 V
|
|
상용 전원사용시 - AC 110/220V ±10%
|
▶ 개 요
DIRECTIONAL
COUPLER : CATV 전송로에서 간선을 분기하기
위한 기기이다.
SPLITTER
:
CATV 전송로에서 간선을 분배하기 위한 기기이다.
POWER INSERTER : CATV 전송로의 동축 케이블에 전원을 중첩시키기 위한 기기이다.
▶ 외 관 도
▶ 규격 및 특성
|
항 목
|
주파수 대역
|
주파수 특성
|
반 사 손 실
|
험 변 조
|
전류통과량
|
|
DIRECTIONAL
COUPLER
|
5 ∼ 750 MHz
|
± 0.5 dB 이하
|
18
dB 이상
|
-65
dB 이하
|
최대 10 A
|
|
SPLITTER
|
5 ∼ 750 MHz
|
± 0.5 dB 이하
|
16
dB 이상
|
-65
dB 이하
|
최대 10 A
|
|
POWER
INSERTER
|
5 ∼ 750 MHz
|
± 0.2 dB 이하
|
18
dB 이상
|
-70
dB 이하
|
최대 15 A
|
▶ 전기적 특성
|
|
삽 입 손 실 (dB)
|
|
품 명
|
TAP-LOSS
|
5
MHz
|
50MHz
|
300MHz
|
450MHz
|
750MHz
|
|
DIRECTIONAL
COUPLER
|
8dB
|
1.2
|
1.3
|
1.6
|
1.8
|
1.8
|
|
12dB
|
6.5
|
7.5
|
1.0
|
1.2
|
1.2
|
|
16dB
|
5.5
|
6
|
8
|
1.0
|
1.0
|
|
SPLITTER
|
2-WAY
|
3.8
|
3.6
|
3.8
|
4.1
|
4.1
|
|
3-WAY
|
6.3
|
5.7
|
5.9
|
6.1
|
6.1
|
|
3-WAY
|
3.8
|
3.8
|
4.1
|
4.3
|
4.3
|
|
7.0
|
7.0
|
7.5
|
7.9
|
7.9
|
|
POWER
INSERTER
|
삽 입 손 실 (dB)
|
|
0.4
|
0.3
|
0.5
|
0.6
|
0.8
|
|
역 결 합 손 실 (dB)
|
|
5
MHz
|
50MHz
|
300MHz
|
450MHz
|
750MHz
|
|
18
|
23
|
23
|
22
|
20
|
|
20
|
27
|
27
|
27
|
24
|
|
20
|
30
|
30
|
30
|
28
|
|
25
|
30
|
30
|
27
|
27
|
|
25
|
25
|
25
|
25
|
18
|
|
21
|
30
|
30
|
28
|
27
|
|
21
|
30
|
30
|
28
|
27
|
|
역 결 합 손 실 (dB)
|
|
70
|
68
|
65
|
65
|
61
|
▶ 개 요
DIRECTIONAL
COUPLER : CATV 전송로에서 간선을 분기하기
위한 기기이다.
SPLITTER
:
CATV 전송로에서 간선을 분배하기 위한 기기이다.
POWER INSERTER : CATV 전송로의 동축 케이블에 전원을 중첩시키기 위한 기기이다.
▶ 외 관 도
▶ 특 징
① 주파수 대역이 광대역으로
평탄한 특성을 가지고 있다.
② AL Direcasting
Housing으로 내구성 및 내식성이 뛰어나다.
③ 전송손실의 평탄도가 좋고
반사가 적다.
▶ 규격 및 특성
|
주파수 대역
|
5 ∼ 750 MHz
|
|
주파수 특성
|
±0.5 dB
|
|
단자간 결합손실
|
22
dB 이상
|
|
반 사 손 실
|
16
dB 이상
|
|
험 변 조
|
-65
dB 이하
|
|
전류 최대치
|
최대 15 A 이내
|
|
전류통과용량
|
6 A 이상
|
▶ 전기적 특성
|
항 목
|
구 분
|
분 기 손 실 ±1.0 dB
|
단위
|
비고
|
|
8
|
11
|
14
|
17
|
20
|
23
|
26
|
29
|
|
2
WAY
|
삽입손실
|
5
MHz
|
3.1
|
1.5
|
.9
|
.5
|
.4
|
.3
|
.3
|
.3
|
dB
|
이하
|
|
50
MHz
|
2.9
|
1.4
|
.9
|
.6
|
.5
|
.3
|
.3
|
.3
|
dB
|
이하
|
|
300
MHz
|
3.2
|
1.8
|
1.0
|
.8
|
.6
|
.5
|
.5
|
.5
|
dB
|
이하
|
|
450
MHz
|
3.4
|
2.0
|
1.3
|
1.0
|
.7
|
.6
|
.6
|
.6
|
dB
|
이하
|
|
750
MHz
|
3.5
|
2.2
|
1.4
|
1.1
|
.9
|
.8
|
.8
|
.8
|
dB
|
이하
|
|
역결합손실
|
450
MHz
|
23
|
26
|
29
|
30
|
33
|
36
|
37
|
39
|
dB
|
이상
|
|
4
WAY
|
삽입손실
|
5
MHz
|
|
3.1
|
1.5
|
.9
|
.5
|
.4
|
.4
|
.3
|
dB
|
이하
|
|
50
MHz
|
|
2.9
|
1.4
|
.9
|
.6
|
.5
|
.5
|
.3
|
dB
|
이하
|
|
300
MHz
|
|
3.52
|
1.8
|
1.0
|
.8
|
.6
|
.6
|
.5
|
dB
|
이하
|
|
450
MHz
|
|
3.4
|
2.0
|
1.3
|
1.0
|
.7
|
.7
|
.6
|
dB
|
이하
|
|
750
MHz
|
|
3.5
|
2.2
|
1.4
|
1.1
|
.9
|
.9
|
.8
|
dB
|
이하
|
|
역결합손실
|
450
MHz
|
|
26
|
27
|
29
|
32
|
35
|
37
|
39
|
dB
|
이상
|
|
8
WAY
|
삽입손실
|
5
MHz
|
|
|
3.1
|
1.5
|
.9
|
.5
|
.5
|
.3
|
dB
|
이하
|
|
50
MHz
|
|
|
2.9
|
1.4
|
.9
|
.6
|
.6
|
.4
|
dB
|
이하
|
|
300
MHz
|
|
|
3.2
|
1.8
|
1.0
|
.8
|
.8
|
.6
|
dB
|
이하
|
|
450
MHz
|
|
|
3.4
|
2.0
|
1.3
|
1.0
|
1.0
|
.7
|
dB
|
이하
|
|
750
MHz
|
|
|
3.5
|
2.2
|
1.4
|
1.1
|
1.1
|
.9
|
dB
|
이하
|
|
역결합손실
|
450
MHz
|
|
|
26
|
28
|
29
|
32
|
35
|
40
|
dB
|
이상
|
|
INDOOR DISTRIBUTOR / DIRECTIONAL COUPLER
|
▶ 개 요
CATV 구내용 분배기, 분기기로서 적합한 구내전송로
구축을 위한 수동소자로 전송로 구성에 적합한
TAP
Value를 선택하여 전송로 신호를 분배 분기하여주는 기기이다.
▶ 외 관 도
▶ 특 징
① 주파수 대역이 광대역으로
평탄한 특성을 가지고 있다.
② 소형화로 옥내 전송로 및 BOX 구조화된 곳에 사용이 적합하다.
▶ 규격 및 특성
※ DISTRIBUTOR
|
품 명
|
주파수 대역
|
분 배 손 실
|
단자간 결합손실
|
정 재 파 비
|
외 형 크 기
|
비 고
|
|
2
WAY
|
5 ∼ 750 MHz
|
4
dB 이하
|
20
dB 이상
|
1.5
이하
|
66× 54× 22
|
W x
H x D
|
|
4
WAY
|
5 ∼ 750 MHz
|
8
dB 이하
|
20
dB 이상
|
1.5
이하
|
90× 54× 22
|
W x
H x D
|
|
6
WAY
|
5 ∼ 750 MHz
|
10
dB 이하
|
20
dB 이상
|
1.5
이하
|
140× 54× 22
|
W x
H x D
|
|
8
WAY
|
5 ∼ 750 MHz
|
12
dB 이하
|
20
dB 이상
|
1.5
이하
|
140× 54× 22
|
W x
H x D
|
※ DIRECTIONAL COUPLER
|
품 명
|
주파수 대역
|
삽입 손실
|
역결합손실
|
단자간결합손실
|
정재 파비
|
외형 크기
|
비 고
|
|
1
WAY
|
5∼750 MHz
|
2
dB 이하
|
20
dB 이상
|
20
dB 이상
|
1.5
이하
|
66× 54× 22
|
W x
H x D
|
|
2
WAY
|
5∼750 MHz
|
2
dB 이하
|
20
dB 이상
|
20
dB 이상
|
1.5
이하
|
66× 54× 22
|
W x
H x D
|
|
4
WAY
|
5∼750 MHz
|
2
dB 이하
|
20
dB 이상
|
20
dB 이상
|
1.5
이하
|
90× 54× 22
|
W x
H x D
|
|
8
WAY
|
5∼750 MHz
|
2
dB 이하
|
20
dB 이상
|
20
dB 이상
|
1.5
이하
|
90× 54× 22
|
W x
H x D
|
▶ 개 요
CATV Network의 최종 단말기기로서 TV와 연결되는
접속단자로 건물 및 주택벽면에 설치되는 양방향
TV Unit이다.
▶ 외 관 도
▶ 특 징
① 벽에 설치가 용이하도록 제작되었다.
② 전대역 평탄한 특성으로 Tap Loss는 8dB~20dB까지 지정 사용할 수 있다.
③ IN-OUT 단자가 F형 콘넥터로 제작되어 누설전파의 차단효과가 크다.
▶ 규격 및 특성
|
항 목
|
특
성
|
|
주파수 대역
|
5 ∼ 750 MHz
|
|
주파수 특성
|
±0.5 dB 이내
|
|
단자간 결합손실
|
20
dB 이상
|
|
반 사 손 실
|
15
dB 이상
|
|
감쇄량
|
종단형
|
직렬형
|
분기형
|
|
삽입손실
|
삽입손실
|
역결합손실
|
삽입손실
|
역결합손실
|
|
0 dB
|
0.5
|
|
|
|
|
|
8 dB
|
2.0
|
2.0
|
25
|
3.3
|
22
|
|
11dB
|
1.3
|
1.3
|
28
|
2.0
|
25
|
|
14dB
|
1.0
|
1.0
|
32
|
1.3
|
30
|
|
17dB
|
0.8
|
0.8
|
35
|
1.0
|
33
|
|
20dB
|
0.7
|
0.7
|
38
|
0.8
|
35
|
|
정 재 파 비
|
1.2
(5~450 MHz)
|
|
1.6
(450~890 MHz)
|
제 5 장 법적기준
5-1 종합유선방송용 주 전송장치 등의 기술적조건(제13조제3항 관련)
1) 진폭변조기(MODULATOR) : 형식승인품목
|
구 분
|
단위
|
기준값
|
비 고
|
|
입력
특성
|
영상신호
|
입력레벨
|
IRE
|
140± 4
|
동기신호첨두치 기준
|
|
반사손실
|
㏈이상
|
30
|
25㎐~6㎒
|
|
임피던스
|
Ω
|
75
|
불평형(공칭)
|
|
음성신호
특성
|
입력레벨
|
㏈m
|
0± 5
|
|
|
제1음성신호 주파수편이
제2음성신호 주파수편이
|
㎑
㎑
|
± 25
± 27.5
|
파이롯트신호 주파수
편이 ± 2.5
|
|
임피던스
|
Ω
|
600± 30
|
평형, 불평형
|
|
출력
특성
|
영상반송파
|
㏈mV
|
55± 5
|
|
|
주파수안정도
|
㎑이내
|
± 12
|
영상반송파기준
|
|
제1/2음성신호 반송파레벨
|
㏈
|
-16± 1/
-23± 1
|
영상반송파기준
|
|
스퓨리어스
|
㏈이하
|
-60
|
영상, 음성합성변환후
|
|
임피던스
|
Ω
|
75
|
불평형(공칭)
|
|
반사손실
|
㏈이상
|
16
|
|
|
영상
신호
특성
|
주파수 특성
|
㏈이내
|
± 1
|
25㎐~4.2㎒
|
|
색도대 휘도특성
|
이득특성
|
%이내
|
± 5
|
|
|
지연특성
|
ns이내
|
± 40
|
|
|
직선파형 왜곡
|
필드시간왜곡
|
%이하
|
1
|
|
|
라인시간왜곡
|
%이하
|
2
|
|
|
단시간왜곡
|
%SD이하
|
3
|
|
|
비직선 왜곡
|
미분이득(DG)
|
%이하
|
3
|
|
|
미분위상(DP)
|
도이하
|
2
|
|
|
신호대잡음비
|
㏈이상
|
60
|
|
|
음성
신호
특성
|
주파수 특성
|
㏈이내
|
± 1
|
50㎐~15㎑,50%
|
|
고조파 왜곡
|
%이하
|
0.5
|
50㎐~15㎑,100%
|
|
신호대 잡음비
|
㏈이상
|
60
|
"
|
|
좌우
분리도
|
음성다중
|
㏈이상
|
55
|
"
|
|
스테레오
|
㏈이상
|
30
|
"
|
2)
텔레비젼 신호처리기(SIGNAL
PROCESSOR) : 형식승인품목
가. 아날로그 방식
|
구 분
|
단위
|
기준값
|
비 고
|
|
입력레벨
|
㏈mV
|
0~+20
|
|
|
제1/제2음성신호 출력레벨
|
㏈
|
± 1/± 1
|
음성신호 입력레벨기준
|
|
출력레벨
|
㏈mV
|
55± 5
|
|
|
잡음지수
|
VHF채널
|
㏈이하
|
8
|
|
|
UHF채널
|
㏈이하
|
10
|
|
|
자동이득조정
|
㏈
㏈
|
-10~+10± 1
|
입력변화범위
출력변화범위
|
|
인접채널 반송파감쇠특성(대역외)
|
㏈이하
|
-40
|
중심주파수 ± 9㎒기준
|
|
스퓨리어스
|
㏈이하
|
-60
|
영상반송파기준
|
|
주파수편차
|
㎑
|
± 12
|
영상반송파기준
|
|
반사손실
|
㏈이상
|
16
|
|
|
험변조
|
㏈이하
|
-65
|
|
나. 디지털 방식
|
구 분
|
단위
|
기준값
|
비 고
|
|
입력레벨
|
㏈mV
|
-20~+20
|
|
|
출력레벨
|
㏈mV
|
50±5
|
|
|
잡음지수
|
VHF채널
|
㏈이하
|
8
|
|
|
UHF채널
|
㏈이하
|
11
|
|
|
자동이득조정
|
㏈
|
40
|
|
|
인접채널 감쇠특성(대역외)
|
㏈이하
|
그림참조
|
경계선 이내
|
|
스퓨리어스
|
㏈이하
|
-60
|
|
|
주파수편차
|
ppm이내
|
±10
|
|
|
반사손실
|
㏈이상
|
15
|
|
|
위상잡음
|
VHF채널
|
㏈이하
|
-98
|
파이롯트 주파수로부터
20㎑ 이격지점에서
|
|
UHF채널
|
㏈이하
|
-95
|
파이롯트 주파수로부터
20㎑ 이격지점에서
|
|
그룹지연응답
|
ns이내
|
±50
|
5.38㎒ 대역내에서
|
|
에러벡터크기변화(EVM)
|
%이하
|
0.5
|
입력EVM이 1.8%이하에서
|

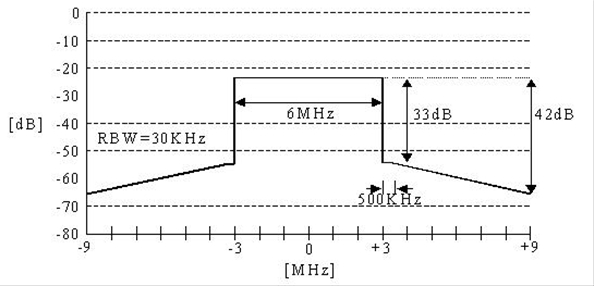

(그 림)
인접채널 감쇠특성(대역외)
3)
디지털방식의 텔레비전인코더,
변조기 등 종합유선방송국시설
채널별 영상,음성신호의 포맷과 압축방법
등은 국내 지상파방송의 디지털방송 방식과 호환성을 유지할 수
있도록 하며, 종합유선방송 신호를 전송하는데
적합하여야 한다.
5-2 종합유선방송 구내전송선로설비의 기술적조건(제22조제3항 관련)
|
구 분
|
단 위
|
기준값
|
비 고
|
|
하
향
특
성
|
주파수대역
|
㎒
|
54-750
|
|
|
대역내 이득편차
|
㏈이내
|
±1
|
|
|
정격출력레벨
|
㏈㎶이상
|
105
|
|
|
최대이득
|
㏈이상
|
20/25/30/35/40
|
상한주파수 기준
|
|
이득조정범위
|
㏈이상
|
10
|
|
|
경사조정범위
|
㏈이상
|
10
|
|
|
3차 상호변조(CTB)
|
㏈이하
|
-59
|
정격출력 기준,
550㎒기준(77개 채널 평탄)
|
|
2차 상호변조(CSO)
|
㏈이하
|
-59
|
정격출력 기준,
550㎒기준(77개 채널 평탄)
|
|
혼변조
|
㏈이하
|
-59
|
정격출력 기준,
550㎒기준(77개 채널 평탄)
|
|
잡음지수
|
㏈이하
|
10
|
|
|
험변조
|
㏈이하
|
-63
|
|
|
반사손실
|
㏈이상
|
14
|
|
|
상
향
특
성
|
주파수대역
|
㎒
|
5.75~41.75
|
|
|
대역내 이득편차
|
㏈이내
|
±0.75
|
|
|
정격출력레벨
|
㏈㎶이상
|
97
|
|
|
최대이득
|
㏈이상
|
20
|
상한주파수 기준
|
|
이득조정범위
|
㏈이상
|
10
|
|
|
경사조정범위
|
㏈이상
|
4
|
|
|
상호변조
|
㏈이하
|
-63
|
정격출력 기준
|
|
혼변조
|
㏈이하
|
-63
|
정격출력 기준
|
|
잡음지수
|
㏈이하
|
10
|
|
|
험변조
|
㏈이하
|
-63
|
|
|
반사손실
|
㏈이상
|
15
|
|
|
전
원
|
전송망전원 사용시
|
V
|
AC
38~63
|
|
|
상용전원 사용시
|
V
|
AC
110/220±10%
|
|
1)
증폭기의 특성(형식승인품목)
※ 하향특성중 최대이득은 증폭기에 전달되는 전계의 세기에 따라 그 이득을 달리 할
수 있다.
2) 분기기의 특성
|
구 분
|
단위
|
기 준 값
|
비 고
|
|
주파수 대역
|
㎒
|
5.75
~ 750
|
|
|
분기손실
|
㏈
|
8
|
11
|
14
|
17
|
20
|
23
|
26
|
29
|
32
|
35
|
|
|
삽입
손실
|
1분기
|
㏈이하
|
3.2
|
2.3
|
1.7
|
1.5
|
1.3
|
1.3
|
1.2
|
1.2
|
1.2
|
-
|
|
|
2분기
|
㏈이하
|
4.6
|
3.0
|
2.0
|
1.6
|
1.3
|
1.3
|
1.2
|
1.2
|
1.2
|
-
|
|
4분기
|
㏈이하
|
-
|
4.6
|
3.0
|
2.0
|
1.6
|
1.3
|
1.3
|
1.2
|
1.2
|
1.2
|
|
8분기
|
㏈이하
|
-
|
-
|
4.8
|
3.2
|
2.0
|
1.6
|
1.6
|
1.3
|
1.2
|
1.2
|
|
역
결
합
손
실
|
1분기
|
㏈이상
|
22
|
24
|
27
|
28
|
31
|
34
|
36
|
38
|
40
|
-
|
|
|
2분기
|
㏈이상
|
22
|
24
|
26
|
28
|
31
|
34
|
35
|
37
|
40
|
-
|
|
4분기
|
㏈이상
|
-
|
22
|
25
|
27
|
30
|
33
|
33
|
35
|
38
|
41
|
|
8분기
|
㏈이상
|
-
|
-
|
23
|
26
|
27
|
30
|
33
|
36
|
37
|
38
|
|
분기손실오차
|
㏈이하
|
± 1.5
|
공칭손실
|
|
단자간결합손실
|
㏈이상
|
20
|
|
|
반사손실
|
㏈이상
|
15
|
|
|
주파수응답
|
㏈이내
|
± 0.75
|
분기손실오차범위내
|
|
험변조
|
㏈이하
|
-65
|
전류통과형에 한하여 적용
|
|
전류통과용량
|
A이상
|
3
|
전류통과형에 한하여 적용
|
3)
분배기의 특성
|
구 분
|
단위
|
기 준 값
|
비 고
|
|
주파수 대역
|
㎒
|
5.75
~ 750
|
|
|
분 배 수
|
|
2
|
3
|
4
|
6
|
8
|
12
|
16
|
|
|
균등
|
불균등
|
|
분배손실
|
㏈이하
|
4.6
|
7.8
|
4.6/8.2
|
8.2
|
11.0
|
13.0
|
16.0
|
17.0
|
|
|
단자간결합손실
|
㏈이상
|
20
|
|
|
반사손실
|
㏈이상
|
15
|
|
|
주파수응답
|
㏈이내
|
±0.75
|
|
4)
직렬단자의 특성
가. 중간형 및 중간분기형
|
구 분
|
단위
|
기 준 값
|
비 고
|
|
주파수 대역
|
㎒
|
5.75
~ 750
|
|
|
분기손실
|
㏈
|
8
|
11
|
14
|
17
|
20
|
23
|
26
|
29
|
32
|
|
|
삽입손실
|
중간형
(직렬형)
|
㏈이하
|
3.2
|
2.3
|
1.7
|
1.5
|
1.3
|
1.2
|
1.2
|
1.2
|
1.2
|
|
|
중간분기형
(병렬형)
|
㏈이하
|
4.6
|
3.0
|
2.0
|
1.6
|
1.3
|
1.3
|
1.3
|
1.2
|
1.2
|
|
|
역결합손실
|
중간형
(직렬형)
|
㏈이상
|
23
|
25
|
29
|
30
|
33
|
35
|
38
|
40
|
42
|
|
|
중간분기형
(병렬형)
|
㏈이상
|
22
|
23
|
27
|
30
|
33
|
33
|
35
|
38
|
41
|
|
|
분기손실오차
|
㏈이하
|
± 1.5
|
공칭손실
|
|
단자간결합손실
|
㏈이상
|
20
|
중간분기형에만적용
(TV단자와 분기
단자사이)
|
|
반사손실
|
㏈이상
|
15
|
|
|
주파수 응답
|
㏈이내
|
± 0.75
|
|
나. 종단형
|
구 분
|
단 위
|
기 준 값
|
비 고
|
|
주파수 대역
|
㎒
|
5.75
~ 750
|
|
|
삽입손실
|
㏈
|
1
|
3
|
5
|
8
|
11
|
14
|
17
|
20
|
23
|
|
|
삽입손실오차
|
㏈이하
|
±1.5
|
공칭손실
|
|
반사손실
|
㏈이상
|
15
|
|
|
주파수 응답
|
㏈이내
|
±0.75
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5)
동축케이블 특성(KS품목)
|
구 분
|
단 위
|
기 준 값
|
비 고
|
|
주파수 대역
|
㎒
|
5.75
~ 750
|
|
|
정재파비
|
이하
|
1.2
|
|
|
절연저항
|
MΩ/㎞이상
|
1,000
|
|
|
임피던스
|
Ω
|
75
|
공칭
|
|
내전압
|
V
|
AC
1,000
|
내,외부도체간/분
|
|
정전용량
|
㎊
|
52± 3
|
|
|
누설
전파
|
54㎒이하
|
㎶/m이하
|
15
|
30m기준
|
|
54~216㎒
|
㎶/m이하
|
20
|
3m기준
|
|
216㎒이상
|
㎶/m이하
|
15
|
30m기준
|
|
감 쇄 량
|
㎒
|
10
|
50
|
150
|
250
|
350
|
450
|
750
이상
|
|
|
㏈/㎞
(최대치)
|
5.1
|
9.1
|
12.1
|
22.0
|
28.6
|
34.6
|
47.0
|
17C
|
|
7.8
|
17.6
|
31.9
|
41.8
|
50.0
|
57.2
|
70.9
|
12C
|
|
12.0
|
25.4
|
42.2
|
54.0
|
65.7
|
73.4
|
96.2
|
10C
|
|
15.7
|
30.7
|
55.1
|
71.0
|
86.2
|
95.9
|
124.3
|
7C
|
|
23.8
|
47.2
|
77.2
|
98.9
|
117.1
|
137.0
|
185
|
5C
|
|
차폐
|
|
3중차폐 이상 또는 알루미늄튜브형
|
|
6)
보호기의 특성
|
구 분
|
단 위
|
기 준 값
|
비 고
|
|
주파수대역
|
㎒
|
5.75
~ 750
|
|
|
임피던스
|
Ω
|
75
|
공칭
|
|
삽입손실
|
㏈이하
|
1.2
|
|
|
반사손실
|
㏈이상
|
15
|
|
|
절연저항
|
㏈이상
|
1
|
|
|
직류방전개시전압
|
V
|
DC
180~300
|
|
|
절연전압
|
V이상
|
AC
1,000(1분간)
|
|
|
잡음특성
|
㏈㎷이하
|
-30
|
|
|
충격파 방전
개시전압
|
DC
100V/㎲
|
V이하
|
700
|
|
|
DC
1000V/㎲
|
900
|
|
7)
장치함(권고안)
가. “장치함”이라 함은 증폭기, 분배기, 분기기 및 보호기를 수용하며, 동축케이블을 종단하여 상호 연결하는
함을 말한다.
나. 전기통신장치 및 기기 등을 수용, 보호하기 위하여 관로의 굴곡점 및 선로의 분기점등에 설치하는 것으로서
수용장치 및 기기에 따라 단자함,접속함
및 장치함등으로 구분한다.
다. 장치함 권고안 규격(단위:mm)
|
측 정 항 목
|
기 준 값
|
|
주파수 대역
|
5.75
~ 750㎒
|
|
영상반송파의 신호레벨
|
65
~ 85㏈㎶(75Ω
연결시)
|
|
영상반송파의 레벨안정도
|
3㏈이내(1분간)
|
|
채널간 영상반송파
의 레벨차
|
인접사용 채널간
|
3㏈이내
|
|
비인접사용 채널간
|
10㏈이내
|
|
음성반송파의 영상반송파에 대한
레벨차
|
1. 제1음성반송파 경우 : -16± 2㏈
2. 제2음성반송파 경우 : -23± 2㏈
|
|
영상신호의 주파수대역 특성
|
-0.5
~ 4㎒에서 ± 1㏈이내(영상반송파기준)
|
|
영상반송파대 잡음비(C/N비)
|
-40㏈이상(주파수대역 4㎒기준)
|
|
혼변조도
|
-50㏈이하
|
|
전원험 변조도
|
-44㏈이하
|
|
영상반송파의 주파수 편차
|
± 10㎑이내
|
|
영상반송파와 음성반송파간의
간격
|
4.5㎒ ± 2㎑
|
|
수신단자간 결합도
|
-20㏈이하 다만,FM음악방송신호와 동시에
전송되는 경우 : -30㏈이하
|
|
누설전자파
|
54㎒이하인 경우 : 15㎶/m이하(30m)
54㎒초과~216㎒이하인 경우 : 20㎶/m이하(3m)
216㎒초과인 경우 : 15㎶/m이하(30m)
|
|
2차비트
|
-60㏈이하
|
|
3차비트
|
-55㏈이하
|
※ 건축물의 구조에 따라 가로, 세로, 깊이 등의 변경이 가능함.
5-3 전송선로설비의 질적수준(제26조제1항 관련)
|
측 정 항 목
|
기 준 값
|
|
주파수 대역
|
5.75
~ 750㎒
|
|
영상반송파의 신호레벨
|
65
~ 85㏈㎶(75Ω
연결시)
|
|
영상반송파의 레벨안정도
|
3㏈이내(1분간)
|
|
채널간 영상반송파
의 레벨차
|
인접사용 채널간
|
3㏈이내
|
|
비인접사용 채널간
|
10㏈이내
|
|
음성반송파의 영상반송파에 대한
레벨차
|
1. 제1음성반송파 경우 : -16±2㏈
2. 제2음성반송파 경우 : -23±2㏈
|
|
영상신호의 주파수대역 특성
|
-0.5
~ 4㎒에서 ± 1㏈이내(영상반송파기준)
|
|
영상반송파대 잡음비(C/N비)
|
-40㏈이상(주파수대역 4㎒기준)
|
|
혼변조도
|
-50㏈이하
|
|
전원험 변조도
|
-44㏈이하
|
|
영상반송파의 주파수 편차
|
± 10㎑이내
|
|
영상반송파와 음성반송파간의
간격
|
4.5㎒ ± 2㎑
|
|
수신단자간 결합도
|
-20㏈이하 다만,FM음악방송신호와 동시에
전송되는 경우 : -30㏈이하
|
|
누설전자파
|
54㎒이하인 경우 : 15㎶/m이하(30m)
54㎒초과~216㎒이하인 경우 : 20㎶/m이하(3m)
216㎒초과인 경우 : 15㎶/m이하(30m)
|
|
2차비트
|
-60㏈이하
|
|
3차비트
|
-55㏈이하
|
5-4 종합유선방송전송선로설비 사용전 검사기준
※ 기술기준 : 전기통신설비의기술기준에관한규칙(정보통신부령 116호, 2001.8.27)
※ 접지,구내기준 : 접지설비·구내통신설비·선로설비및통신공동구등에대한기술기준
(정보통신부고시 제2001-98호, 2001.11.28)
※ 유선방송기술기준 : 유선방송국설비등에관한기술기준(정보통신부고시 제2001-95호,
2001.11.1)
|
검 사 항 목
|
검 사 기 준
|
근 거
|
|
증폭기,분배기,분기기,보호기,직렬단자,동축케이블 등
|
〇
정보통신부장관의형식승인용품,KS
표시품 또는 국제공인 제품(ISO,
UL등) 및
해당성능 기준 규격에 적
합한 제품
〇
전기통신기자재의 사용주파수 대역
：5.75~750㎒
|
〇
전기통신기본법 제33조
〇
기술기준 제21조
〇
유선방송기술기준 제18조
내지 제23조
〇
접지,구내기준
제43조
|
|
검 사 항 목
|
검 사 기 준
|
근 거
|
|
인
입
시
설
|
지하인입
|
지하인입관로의 표준도에 의한 설치여부
|
〇
기술기준 제21조
〇
유선방송기술기준
제18조 내지 제21조
〇
접지,구내기준 제40조
|
|
가공인입
|
가공인입의표준도에 의한 설치 여부
|
|
맨홀ㆍ핸드홀 및 전주 설치위치
|
〇
최단의 인입거리로 설치
〇
분계점에 설치
|
|
인입배관
|
〇
분계점~장치함간 1공이상
〇
기타 국선인입항목 준용
〇
전송망사업자를 고려한 설치
|
|
장
치
함
|
함의
조건
|
크기
|
사용설비의 수용 공간확보
|
〇
접지,구내기준
제41조
〇
유선방송기술기준
제20조
〇
기술기준 제7조
〇
접지,구내기준
제5조
|
|
형태
|
시건장치, 통풍구,보조판넬설치
|
|
설치위치
|
분배ㆍ분기 또는 접속개소
|
|
증폭기
설치위치
|
함내 전원단자설치
|
|
접지
시설
|
접지저항
|
100Ω이하
|
|
접 지 선
|
1.6㎜이상의 피복절연전선 사용
|
|
옥
내
배
관
및
배
선
|
배관의 요건
|
〇
금속관 또는 합성수지관
〇
기타 구내통신항목 준용
|
〇
유선방송기술기준
제22조
〇
접지,구내기준
제42조, 제44조
|
|
배선방법
|
〇
장치함~최초접속
인출구간 단독배선
〇
동축케이블 상호간 또는 기타 설비와 접속시 커넥터사용
|
|
공동주택의 배선 및 배관
|
〇
장치함~세대단자함간
단독배선
|
|
통신용과 동일배관내 배선시
|
공통사용에 따른 손상, 누화 등
통신소통에
지장이 없도록 설치
|
|
동축케이블의 조건
|
3중차폐이상 또는 알루미늄 튜브 형 설치
|
|
검 사 항 목
|
검 사 기 준
|
근 거
|
|
기
타
|
신호분배
|
〇
임피던스 변화 없이 신호를 분기 또는
분배
〇
유휴분기ㆍ분배단자 종단처리
〇
각 수신단자간 영상방송파의 레벨차
-
인접채널 : 3㏈이내
-
비인접채널 : 5㏈이내
|
〇
유선방송기술기준
제20조
〇
접지,구내기준
제43조
〇
기술기준 제26조
|
|
영상반송파신호레벨
|
65
~ 85㏈㎶이상(75Ω연결시)
|
|
설치방법
|
주거용
(단독주택제외)
|
방법1
|
분리
배선
|
〇
CATV 및 MATV 분리설치
|
〇
유선방송기술기준
제18조, 제19조
〇
접지,구내기준
제43조,제44조
〇
기술기준 제21조
|
|
방법2
|
공동
배선
|
〇
MATV시설이 CATV기술 기준에 적합
하게 설치
〇
상향잡음 제거용 휠터가 세대별로 설치
〇
인입접속점에서 각층 장치함까지
동축케이블 추가 설치
|
|
수요가 예상되지 않은 비주거용
및 단독주택
|
〇
CATV 비수요여부 확인
〇
설계도서에 설치여부 확인
-
설계포함시 설치여부
|
제 6 장 참고자료
6-1 유선방송시설의 설치도면 작성에 필요한 기호 및 약호(제39조 관련)
1. 선로설비
|
번호
|
명 칭
|
약호
|
기 호
|
비 고
|
|
1.1
|
간선(Trunk Line)
|
TL
|
3mm
|
|
|
1.2
|
분기선(Feeder Line)
|
FL
|
2mm
|
|
|
1.3
|
분배선(Distributed Line)
|
DL
|
1mm
|
|
|
1.4
|
인입선(Subscriber Line)
|
SL
|
0.5mm
|
|
|
1.5
|
인입단자(Tab off)
|
TO
|
|
|
2. 유선방송국설비 및 전송설비
|
번호
|
명 칭
|
약호
|
기 호
|
비 고
|
|
2.1
|
주전송장치(Head End)
|
HE
|
|
|
|
2.2
|
수신공중선(Antenna)
|
ANT
|
|
|
|
2.3
|
전치증폭기(Head Amp)
|
H/A
|
|
|
|
2.4
|
채널변환장치(Convertor)
|
CON
|
|
|
|
2.5
|
양방향증폭기
(2WAY
Amplifier)
|
A
|
|
|
|
2.6
|
단방향증폭기
(1WAY
Amplifier)
|
A
|
|
|
|
2.7
|
혼합장치(Mixer)
|
MIX
|
|
|
|
2.8
|
양방향분기증폭기
(Bridging
Amp)
|
BA
|
|
|
|
2.9
|
보호기(Surge Protector)
|
P
|
|
|
|
2.10
|
전송상태시청장치 또는 TV
수상기(Monitor or TV)
|
TV
|
|
|
|
2.11
|
분파기(Splitter)
|
SPL
|
|
|
|
번호
|
명 칭
|
약호
|
기 호
|
비 고
|
|
2.12
|
합파기(Combiner)
|
COMB
|
|
|
|
2.13
|
감쇠기(Attenuator)
|
ATT
|
|
|
|
2.14
|
등화기(Equalizer)
|
EQ
|
|
|
|
2.15
|
분배기(Distributor)
|
DIST
|
|
|
|
2.16
|
분기기(Branch)
|
B
|
|
|
|
2.17
|
채널선택장치(CH Selector)
|
SEL
|
|
|
|
2.18
|
접지(Ground)
|
G
|
|
|
|
2.19
|
녹화기(Video Recorder)
|
VR
|
|
|
|
2.20
|
촬영기(Video Camera)
|
VC
|
|
|
|
2.21
|
마이크로폰(Microphone)
|
MIC
|
|
|
|
2.22
|
광 송신기
(Optical
Transmitter)
|
OT
|
|
|
|
2.23
|
광 수신기
(Optical
Receiver)
|
OR
|
|
|
|
2.24
|
옥외용 광 송수신기
(Optical
Node Unit)
|
ONU
|
|
|
|
2.25
|
광 분기기
(Optical
Splitter)
|
OS
|
|
|
p1. p2
